In diesem Schritt definieren wir, wie sich der Feder-Clip bewegt.
- Klicken Sie mithilfe des ViewCube auf die Ecke, an der sich die obere, linke und vordere Seite treffen. Eine hellblaue Markierung wird in der Ecke angezeigt, wenn der Cursor darauf zeigt.

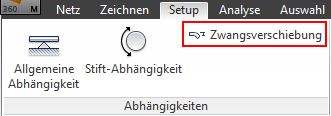

- Klicken Sie auf Setup
Abhängigkeiten Zwangsverschiebung.

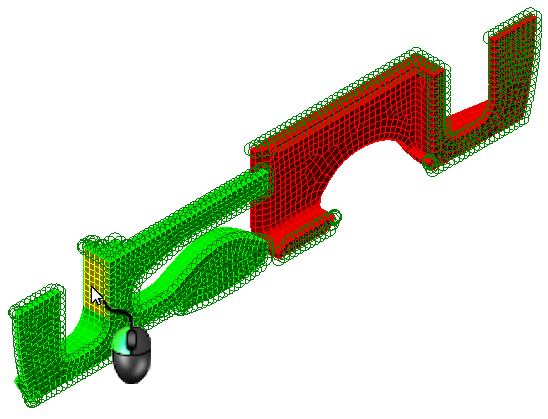

- Wählen Sie auf dem Federteil die Fläche aus, die lotrecht zur X-Achse ist, wie hier gezeigt:

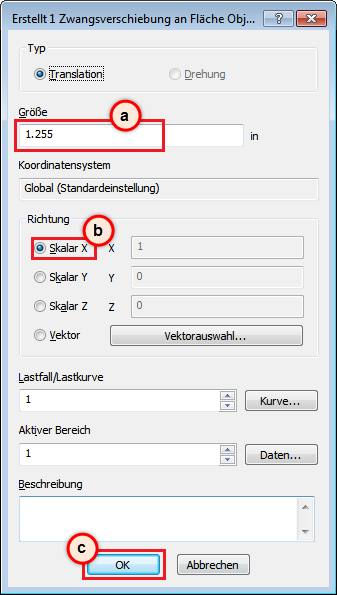

- Geben Sie im Dialogfeld Erstellen einer Zwangsverschiebung an Fläche folgende Einstellungen ein:
- (a) Geben Sie eine Größe von 1.225 ein.
- (b) Wählen Sie Skalar X. Anmerkung: Um die Lastkurve anzuzeigen, klicken Sie auf Kurve. Die Zeitdefinition der Last für diese Analyse variiert linear und ist ein Multiplikator von 0 bis 1 über einen Zeitraum von 1 Sekunde. Die vorgegebene Kurvendefinition ist ausreichend, sodass keine Änderungen erforderlich sind.
- (c) Klicken Sie auf OK, um das Dialogfeld zu schließen.

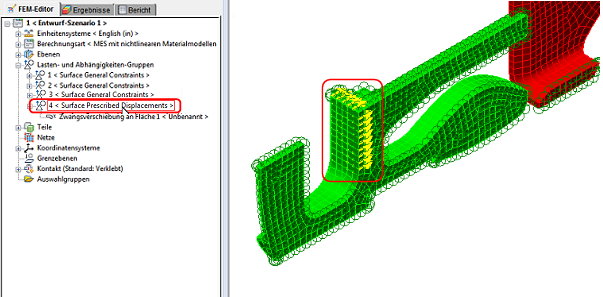

So sollte es aussehen...
