Diagrammbereich

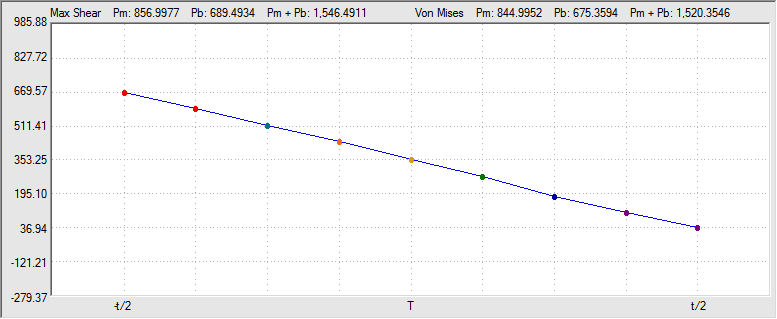

Im Folgenden wird ein Bild des Diagrammbereichs dargestellt. Dieses Diagramm wird nur angezeigt, nachdem eine Spannungsklassifizierungslinie (Stress Classification Line, SCL) mit Linearisierungssteuerelementen definiert wurde.

Die SKL wird in Segmente unterteilt. Die Ergebnisse werden aus den Spannungstensorwerten und der Ausgabe an jedem Punkt berechnet. Die Anzahl der Punkte, die entlang der Linie definiert werden, entspricht der Anzahl der Elemente, die SKL kreuzt, plus eins. SKL-Punkt 1 ist Knoten 1 und der letzte SKL-Punkt ist Knoten 2. Knoten 1 befindet sich im Diagramm an -t/2, und Knoten 2 an t/2. Der Ursprung des lokalen N-, T-, H-Koordinatensystems befindet sich in der Mitte der SKL an Punkt T. Wenn die SKL einen Raum durchquert, in dem es kein Modell gibt, werden die Punkte entlang dieses Bereichs gelöscht. Wenn Sie den Mauszeiger über einen Punkt im Diagramm bewegen, wird das folgende Informationsfeld angezeigt. Mit den Schaltflächen im Werkzeugkasten links im Diagrammbereich können Sie angeben, welcher lokale Spannungstensor angezeigt wird. Weitere Informationen zu den T-, N- und H-Achsen finden Sie unter Linearisierungs-Steuerelemente. Die Einheiten für das Diagramm hängen vom Einheitensystem Ihres Modells ab (Kraft/Länge²).

Dieses Informationsfeld teilt Ihnen die globalen Koordinaten der SKL mit und in welchen Elementen sie sich befindet. Es umfasst auch den lokalen Spannungstensor, der derzeit im Diagramm angezeigt wird, sowie die sechs globalen Spannungstensoren.

Oberhalb des Diagramms werden sechs zusätzliche Ergebnisse angegeben:

• Max. Scherspannung:(kombinierte Membran- und Biegespannungen basierend auf der maximalen Scherspannungsmethode:
  • P_m – Dies ist die allgemeine Spannungsintensität der primären Membran.
  • p_B) – Dies ist die Intensität der primären Biegespannung.
  • P_m + P_b – Dies ist die Summe der allgemeinen Spannungsintensität der primären Membran und der Intensität der primären Biegespannung.
• Von Mises: (Kombinierte Membran - und Biegespannungen basierend auf der Mises-Spannungsmethode):
  • P_m – Dies ist die allgemeine Spannungsintensität der primären Membran.
  • p_B) – Dies ist die Intensität der primären Biegespannung.
  • P_m + P_b – Dies ist die Summe der allgemeinen Spannungsintensität der primären Membran und der Intensität der primären Biegespannung.

P_m und P_b werden anhand der Variation der primären Spannung entlang der SCL berechnet. Weitere Informationen finden Sie unter So berechnen Sie Pm und Pb.

Anmerkung: Das Diagramm ist besonders sinnvoll und entspricht den gelisteten Werten P_m, P_b und_m + P_b, wenn...

• Die lokale N- oder H-Achse ist ordnungsgemäß definiert und
• Der geeignete Tensor (NN, TT, HH, NT, TH oder NH) wurde für die Diagrammerstellung ausgewählt.

  Der abgebildete Spannungstensor sollte idealerweise der Richtung der primären Membran- und Biegespannungen entsprechen.
