Modifique el número, la separación y el espaciado de las jácenas dentro de un grupo de jácenas, las propiedades de material de un grupo de jácenas, así como los tipos de jácena interior y exterior de un grupo de jácenas.
Para aplicar y restablecer los cambios en los grupos de jácenas
Una vez que se han modificado los parámetros de un grupo de jácenas, dichos parámetros se pueden aplicar a todos los grupos de jácenas en el puente seleccionado. También se pueden restablecer todos los parámetros del grupo de jácenas del puente a los valores por defecto del grupo de jácenas para el estilo de puente actual.
- Seleccione un grupo de jácenas y realice las modificaciones que desee.

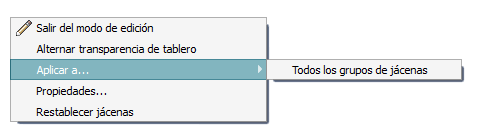

- Haga clic con el botón derecho en el grupo de jácenas y coloque el cursor sobre Aplicar a...
- Haga clic en Todos los grupos de jácenas.
Nota: Haga clic en Restablecer jácenas para volver a aplicar las reglas de puente (determinadas por el estilo de puente) a todos los grupos de jácenas en el puente seleccionado.
Para modificar el número, la separación y el espaciado de las jácenas de grupos de jácenas
- Seleccione un grupo de jácenas para visualizar la tarjeta de recursos Grupo de jácenas.
- Haga clic en
en la barra de utilidades para pasar al modo de edición.
- Expanda la ficha Atributos.
- Haga clic en el valor subrayado junto a Número de jácenas, Separación inicial, Separación final, Espaciado inicial o Espaciado final, e introduzca los valores que desee.
- Pulse Intro para actualizar el grupo de jácenas seleccionado.
Nota: los valores de los P.K. inicial y final del grupo de jácenas son de solo lectura y no se pueden editar en la tarjeta de recursos. Las ubicaciones de los P.K. inicial y final del grupo de jácenas se definen por el orden en que un usuario ha dibujado la carretera de diseño relacionada. Un P.K. inicial de grupo de jácenas es más cercano al punto de inicio de carretera.
Para modificar el tipo de jácena interior y exterior de un grupo de jácenas
- Seleccione un grupo de jácenas.
Nota: no se puede modificar el tipo de jácena interior y exterior de un grupo de jácenas de acero.
- Haga clic en en la barra de utilidades para pasar al modo de edición.
- Haga clic en un componente de jácena de color naranja junto a Exterior o Interior. En Seleccionar componente, aparecerá un catálogo con los correspondientes tipos de jácena.
- Haga doble clic en un estilo de componente de jácena del catálogo para aplicar al tipo de estilo de jácena interior o exterior seleccionado.
Consejos adicionales
Revise y modifique las propiedades de Grupo de jácenas en la paleta Propiedades. Seleccione el grupo de jácenas, haga clic con el botón derecho y elija Propiedades. Pase al modo de edición y haga clic en los campos que quiera modificar.
