Los grupos de jácenas son componentes de puente que contienen jácenas interiores y exteriores. Seleccione un grupo de jácenas para revisar y modificar propiedades del material, o bien ajuste los huecos y la separación del grupo de jácenas.
Haga clic dos veces en el mismo segmento de jácena para seleccionar ese grupo de jácenas. Aparecerá la tarjeta de recursos Grupo de jácenas. Revise y modifique jácenas o grupos de segmentos de jácena en la tarjeta de recursos del elemento que desee o bien en la
paleta Propiedades.
Nota: consulte
Trabajo con jácenas para obtener información sobre cómo seleccionar y editar jácenas individuales interiores o exteriores.

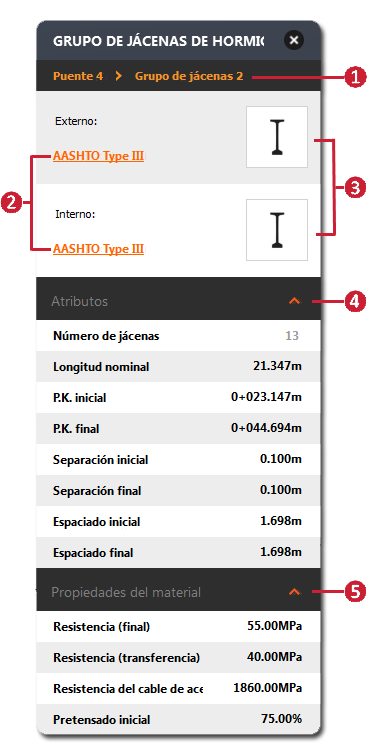

| Tarjeta de recursos Grupo de jácenas
|
|
|---|
|
|

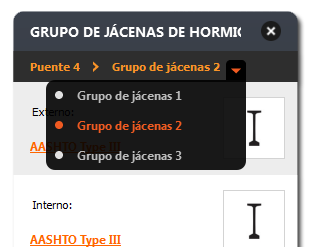

- Desplace el cursor del ratón sobre el nombre del puente o del grupo de jácenas para ver o seleccionar ese puente o grupo de jácenas.
- Haga clic en
 en la barra de utilidades para pasar al modo de edición. Haga clic en el nombre de tipo Jácena exterior o Jácena interior para visualizar el catálogo de componentes de jácena. Haga doble clic en un estilo de componente de jácena nuevo para aplicarlo.
Nota: los componentes de jácenas interiores y exteriores no se pueden modificar para puentes de jácenas de acero.

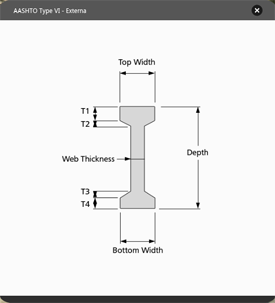

- Haga clic en una imagen de grupo de jácenas externas o internas para ver un esquema de jácenas y visualizar la paleta Propiedades.
- Modifique directamente la separación, el espacio y el número de jácenas en el modo de edición. Los valores de P.K. inicial y final son de solo lectura en la tarjeta de recursos.
Nota: en el caso de puentes de jácenas de acero, también puede elegir entre jácenas rectas o curvas.
- Modifique las propiedades del material como la resistencia a la compresión final, la resistencia a la compresión de transferencia, la fuerza tensil (cable de acero) y la fuerza de pretensado inicial en modo de edición.
|
