Trabajo con jácenas

Las jácenas interiores y exteriores son componentes de puentes en grupos de jácenas y se pueden editar de manera individual. Seleccione una jácena para revisar y modificar los estilos de jácena de un catálogo de estilos de componentes de jácena prefabricada, ajustar desfases o revisar esquemas de jácena.

También puede ejecutar el Análisis de líneas de jácenas (vista preliminar) en todas las jácenas pretensadas de un puente de hormigón. Consulte Acerca del Análisis de líneas de jácenas (vista preliminar) para obtener más información.

Haga clic tres veces en el mismo grupo de jácenas para seleccionar una jácena exterior o interior de un grupo de jácenas. Se mostrará la tarjeta de recursos Jácena.

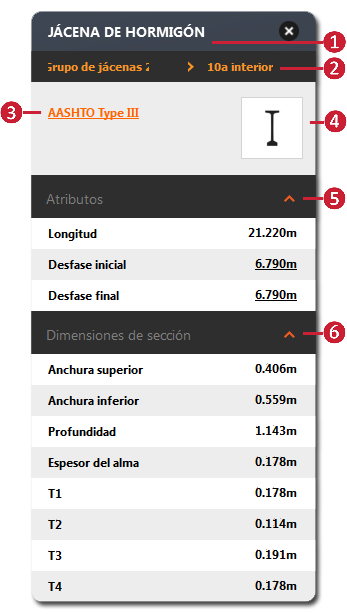

Tarjeta de recursos Jácena

El título de la tarjeta de recursos Jácena cambia según el tipo de estilo del puente. InfraWorks 360 admite puentes con jácenas de acero y hormigón. Desplace el cursor sobre el nombre de la jácena o el grupo de jácenas que desea ver, o bien seleccione la jácena o el grupo de jácenas. Haga clic en en la barra de utilidades para pasar al modo de edición. Haga clic en el nombre de tipo de jácena naranja para abrir el catálogo de estilos Seleccionar componente. Haga doble clic en un estilo de jácena para modificar el estilo de componente de jácena actual. Haga clic en una imagen de jácena para obtener un esquema de la jácena. Modifique directamente el desfase inicial y el desfase final de jácena en modo de edición. Las dimensiones de sección de jácena son valores de solo lectura en la tarjeta de recursos de jácena.

Consejos adicionales

Las ubicaciones de los P.K. inicial y final de la jácena se definen por el orden en que un usuario ha dibujado la carretera de diseño relacionada. Un P.K. inicial de jácena es más cercano alpunto de inicio de carretera. Si se mira desde el P.K. inicial al P.K. final de un puente, una jácena o un grupo de jácenas, la dirección lateral positiva de un desfase está a la derecha.

Revise y modifique las propiedades de Jácena en la paleta Propiedades. Seleccione la jácena, haga clic con el botón derecho y elija Propiedades. Pase al modo de edición y haga clic en los campos que quiera modificar.
