Trabajo con puentes

Seleccione un puente completo para revisar y modificar los P.K. inicial y final del puente, el tipo de puente, la cantidad de pilares, la colocación de pilares y el estilo de tablero, ajustar la separación, cambiar la norma de diseño y completar otros objetivos de diseño.

1. Haga clic con el botón izquierdo en el puente una vez para seleccionar la carretera de diseño que contiene el puente. Se mostrará la tarjeta de recursos Carretera.
2. Haga clic en el puente una segunda vez para seleccionar el puente. Se mostrará la tarjeta de recursos Puente.
   Nota: También puede trabajar con componentes de puente como Jácenas, Grupos de jácenas, Pilares, Bases del pilar y Contrafuertes.

   • Seleccione un grupo de jácenas para revisar y modificar propiedades del material, o bien ajuste los huecos y la separación del grupo de jácenas.

     Consulte: Trabajo con grupos de jácenas.

   • Seleccione una jácena para revisar y modificar los estilos de jácena de un catálogo de estilos de jácena prefabricada, ajustar desfases o revisar esquemas de jácena.

     Consulte Trabajo con jácenas.

   • Seleccione un pilar, una base del pilar o contrafuerte para revisar y modificar dicho componente o grupo de componentes.

     Consulte: Trabajo con subestructuras en puentes.

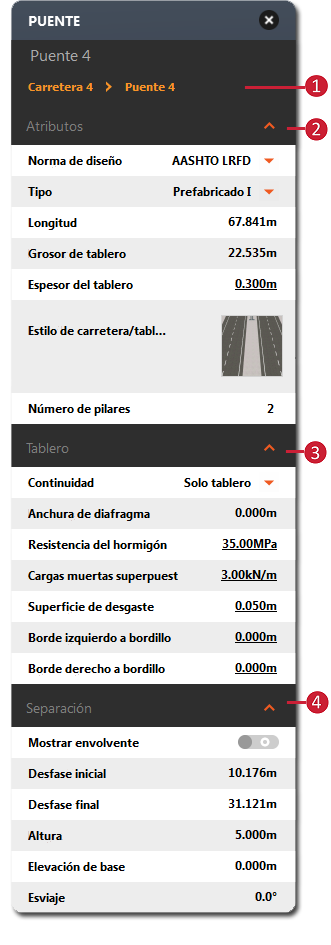

Tarjeta de recursos Puente

Haga clic en el nombre de puente actual para alternar entre los puentes del modelo. Atributos Cambie la norma de diseño de puentes. Cambie el tipo de puente entre acero y hormigón prefabricado en modo de edición. Modifique la longitud del puente en el modelo. Modifique la longitud del tablero con la paleta Propiedades. Modifique el espesor del tablero en modo de edición. Cambie el estilo de carretera/tablero del puente en modo de edición. Nota: Puede elegir en un catálogo de estilos de carretera/tablero que puede incluir componentes como barreras, medianas, carriles, vallas, etcétera. Modifique el número de pilares en modo de edición. Modifique los atributos del tablero y defina la continuidad en modo de edición. Modifique la separación en el modo de edición. Seleccione Mostrar envolvente para mostrar el envolvente libre en el modelo y hacer que los atributos de envolvente sean se puedan editar en la tarjeta de recursos. Debe mostrar el envolvente para modificar la separación en puentes. Nota: tras modificar los atributos de envolvente, con el botón derecho haga clic en el puente y seleccione Actualizar perfil vertical. De este modo, se aplicarán los cambios en el puente seleccionado.

Información adicional

Los puentes son una capa de superficie en el Explorador del modelo, y la paleta Propiedades contiene información sobre ellos. En la sección puentes del panel Propuestas aparece información como el número de puentes añadidos, la longitud total de los mismos y detalles sobre los puentes individuales del modelo.

Para obtener más información, vea el vídeo Bridge Design (lista de reproducción de vídeos).
