Para revisar y modificar las bases del pilar

Elija un estilo de base del pilar para su puente desde un catálogo de componentes de bases del pilar paramétricos y, a continuación, edite los parámetros de la base del pilar como desee.

1. Seleccione el puente y haga clic de nuevo en una base del pilar para seleccionarlo.
Consejo: Para facilitar la visualización y edición de pilares y bases del pilar, puede activar y desactivar la transparencia de tablero de puente, ajustar la opacidad de superficie de terreno o, incluso, ocultar la capa de terreno.
• Haga clic en para activar y desactivar la transparencia de tablero de puente.
• Haga clic en para alternar entre el 50% y el 100% de opacidad de la superficie.
• Haga clic en para administrar la visibilidad de la capa de terreno.

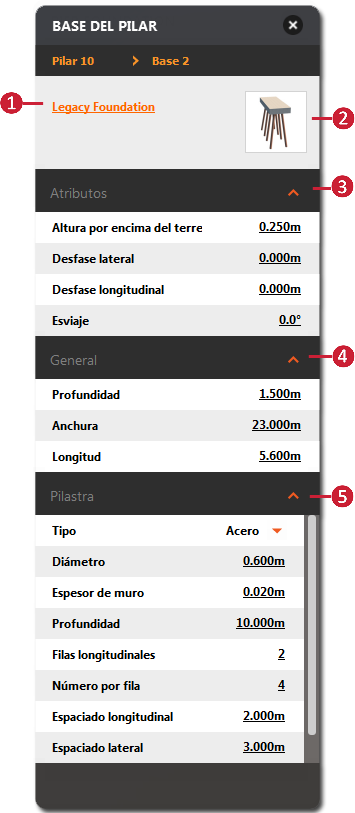

2. Cuando se selecciona una base del pilar, se muestra su tarjeta de recursos.

Seleccione el nombre del estilo del componente de base del pilar naranja para seleccionar otro estilo de componente de base del pilar paramétrico en el catálogo. Haga clic en la imagen en miniatura para ver una vista más detallada del estilo de componente del pilar actual. Modifique atributos como esviaje, desfase y altura por encima del terreno en modo de edición. Modifique parámetros generales como profundidad, anchura y longitud en modo de edición. Modifique propiedades específicas del estilo de componente de base del pilar como los parámetros de Pilastra en modo de edición. Estas opciones varían según el estilo del componente de base del pilar que elija.
