Seleccione un estilo de contrafuerte para el puente en un catálogo de estilos de contrafuerte paramétrico y edite las propiedades de contrafuerte.
- Seleccione el puente y haga clic de nuevo en el contrafuerte para seleccionarlo. Consejo: Para que la visualización y edición de contrafuertes resulte más fácil, puede activar y desactivar la transparencia de tablero de puente, ajustar la opacidad de superficie de terreno o, incluso, ocultar la capa de terreno.
- Haga clic en
para activar y desactivar la transparencia de tablero de puente. - Haga clic en
para ajustar la opacidad de superficie de terreno. - Haga clic en
para administrar la visibilidad de la capa de terreno.
- Haga clic en
-

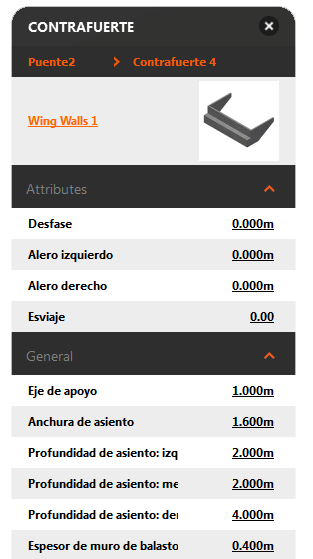

Tras seleccionar un contrafuerte, se visualiza su tarjeta de recursos.
- Seleccione el nombre de estilo de componente Abutment para elegir otro estilo de componente de contrafuerte paramétrico en el catálogo.

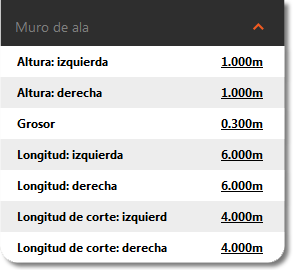

Nota: Los contrafuertes del estilo Wing Wall tienen propiedades editables adicionales en la tarjeta de recursos:

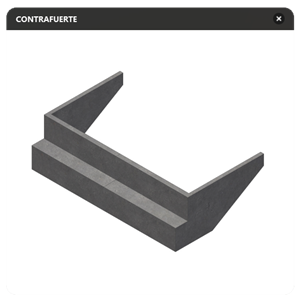

- Haga clic en la imagen en miniatura de la tarjeta de recursos del contrafuerte para ver una vista más detallada del estilo Abutment (estilo Wing Walls 1: Wing Walls > Abutment de la ilustración siguiente).
- Modifique atributos como esviaje y desfase en modo de edición.
- Modifique propiedades generales en modo de edición. Por ejemplo, amplíe el tamaño de los muros de ala para crear un muro de contención.
- Seleccione el nombre de estilo de componente Abutment para elegir otro estilo de componente de contrafuerte paramétrico en el catálogo.
Ayuda de vídeos
Vea Actualización de Bridge Design, junio de 2015 (lista de reproducción de vídeos) para obtener más ayuda sobre la revisión y modificación de contrafuertes de puente.
