Realice análisis y comprobaciones de diseño en todas las jácenas pretensadas de los puentes de hormigón. Este es un servicio en la nube de InfraWorks 360 que puede utilizar para verificar la resistencia estructural de jácenas de puentes. Puede experimentar con distintos diseños de puente y reiniciar el análisis de líneas de jácenas sin perder créditos de nube. Los créditos de nube se cobran solo para la versión completa de la documentación de diseño de jácenas (en formato PDF).
Cuando se selecciona un puente en un modelo o una propuesta y se inicia un análisis de líneas de jácenas,
InfraWorks 360 valida la composición inicial basada en reglas de las jácenas del puente y compara los diseños con los estándares de diseño de puentes elegidos, incluidos AASHTO LRFD, Británico, Australiano y Eurocode.
|
|

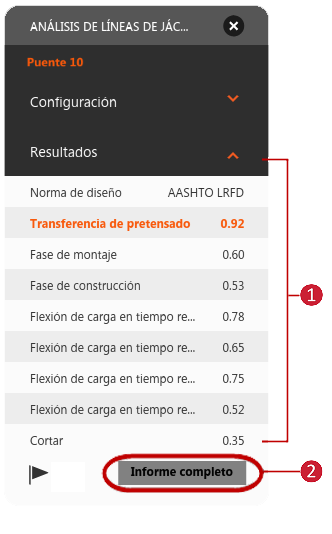

- Los resultados clave pueden verse en el lienzo. No se requieren créditos de nube para verlos.
Consulte Para analizar líneas de jácenas pretensadas para obtener más información.
- Cuando esté listo, puede utilizar sus créditos de nube para adquirir la documentación completa acerca del diseño de jácenas para el puente de hormigón seleccionado. cuando selecciona Informe completo, InfraWorks 360 crea una propuesta en el modelo para que pueda comparar los diseños. Antes de adquirir el informe completo, puede ver o descargar una muestra de longitud completa en formato PDF. Consulte Informe de muestra de Análisis de líneas de jácenas.
Nota: Al adquirir el informe completo, Análisis de líneas de jácenas también genera un modelo completo del puente que puede abrir y en el que puede trabajar en la versión autónoma de Autodesk Structural Bridge Design.
- Tras haber completado el análisis de líneas de jácenas, haga clic en el icono junto al botón Obtener informe.
- Si tiene instalado Autodesk Structural Bridge Design 2016, el modelo de viga de línea que contiene la jácena seleccionada se abrirá directamente en la aplicación para poder continuar con el diseño detallado. Si no lo tiene instalado, se le redirigirá a un sitio web en el que se proporciona más información sobre Autodesk Structural Bridge Design.
Consulte Preguntas frecuentes sobre los créditos de nube de Autodesk A360 para obtener más información sobre los créditos de nube.
|
Información adicional
La documentación completa sobre diseño de jácenas que puede adquirir con créditos de nube se gestiona a través de Autodesk Structural Bridge Design, un servicio en la nube que ofrece optimización del diseño de puentes modelados en InfraWorks 360.
