Modifique el tamaño, la longitud o la posición de O.D.T. mediante gizmos y pinzamientos directamente en el modelo.
Nota: para modificar la solución de O.D.T. (número de conductos, forma, material, etc.), utilice la tarjeta de recursos O.D.T. Consulte Para modificar la solución de O.D.T.
- Amplíe para ver la O.D.T.
Sugerencia: resalte tuberías con el Explorador del modelo para verlas más fácilmente.
- Haga clic en una O.D.T. para seleccionarla y visualizar los gizmos de edición. Nota: los gizmos y los pinzamientos solo están disponibles en el modo de edición. Haga clic con el botón derecho en la O.D.T. para acceder al modo de edición o bien haga clic en
en la barra de utilidades. - Utilice gizmos de transformación y pinzamientos para modificar la colocación y el tamaño de la O.D.T. en el modelo:
|

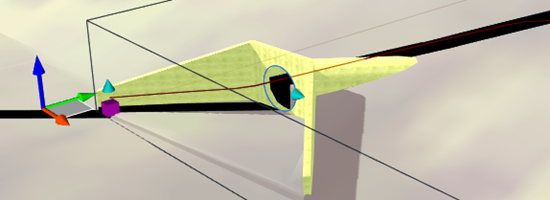

Utilice pinzamientos y gizmos de transformación estándar de InfraWorks 360 para cambiar la posición de una O.D.T. o cambiar su longitud. |
|

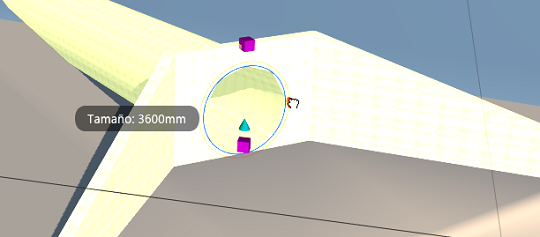

Amplíe la O.D.T. para ver el diámetro de la O.D.T. o encuadrar el pinzamiento de elevación-extensión. Utilice el pinzamiento de la O.D.T. de conducto seleccionada para ajustar su diámetro. En este ejemplo, el círculo rojo muestra el nuevo diámetro, 3600mm, aumentado de 3150mm. |
