Utilice la opción Añadir O.D.T. para añadir una o varias O.D.T. a una carretera de diseño, al margen del lugar donde los caudales crucen la carretera. Examine y modifique una solución de O.D.T. propuesta.
Para añadir una O.D.T. en un lugar donde un análisis de cuencas de captación no identifica una cuenca de captación para una parte de la carretera, consulte Para añadir una O.D.T. manualmente.
- Utilice el análisis de cuencas de captación para identificar dónde cruzan los caudales una carretera.
Para obtener más información, consulte Para analizar cuencas de captación desde un punto de salida o una carretera de diseño.

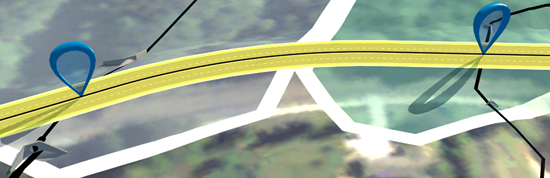

Drainage Design muestra un alfiler en cada ubicación de cruce.
- Haga clic en la carretera de diseño para seleccionarla. Seleccione
en la barra de utilidades para pasar al modo de edición. - Haga clic con el botón derecho en la carretera de diseño y elija Añadir O.D.T. en el menú contextual.
Drainage Design añade una O.D.T. en cada caudal que cruza, como se indica a continuación:
- Coloca las O.D.T. en la intersección del canto de los taludes de la carretera.
- Utiliza el caudal de la cuenca de captación (Q100) y la elevación de la carretera en el cruce.
- Utiliza una proporción máxima de profundidad aguas arriba/diámetro (HW/D) de 1.5:1 para el tamaño del conducto de la O.D.T.
- Examine y modifique la solución de O.D.T. según sea necesario.
Nota: es posible que un análisis de cuencas de captación no capte todos los flujos de caudal que cruzan una carretera de diseño. Complemente la colocación automática de O.D.T. utilizando la herramienta O.D.T. para añadir O.D.T. manualmente.
