Añada O.D.T. manualmente, de una en una. Este método resulta útil para añadir una O.D.T cuando el análisis de cuencas de captación no identifica una cuenca de captación para una parte de una carretera.
Si lo prefiere, seleccione la carretera de diseño que desee y en el menú contextual elija Añadir O.D.T. Si ha efectuado un análisis de cuencas de captación del área con la carretera de diseño incluida, se añadirán O.D.T. en cada ubicación en la que un caudal interseque la carretera de diseño seleccionada.
Al añadir manualmente O.D.T. en ubicaciones que carecen de cuencas de captación en las proximidades, Drainage Design utiliza el valor de Caudal de diseño de la tarjeta de recursos de la O.D.T. para generar datos de análisis.
- Haga clic en
. - Haga clic en la posición inicial, arrastre el cursor a lo largo del caudal y a través de la carretera, haga doble clic en la posición final o bien haga clic con el botón derecho en Final de colector.
Drainage Design muestra la nueva O.D.T.
- Amplíe para ver la O.D.T., o abra Visualización del perfil y haga clic en el diamante en la ubicación de la O.D.T.
- Para localizar O.D.T pequeñas, en el Explorador del modelo, haga clic en el elemento O.D.T. y, a continuación, elija Ver en tabla de datos en el menú contextual. Haga clic en una O.D.T. de la tabla para mostrar su tarjeta de recursos.
|

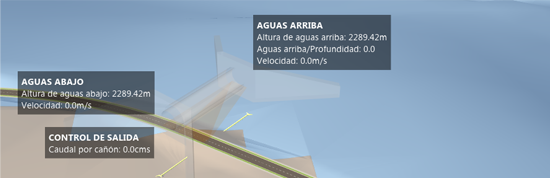

Después de añadir una O.D.T., amplíela para verla. Haga clic en la O.D.T. para mostrar los datos de análisis gráfico y la tarjeta de recursos. |
