Acerca de Drainage Design

Utilice Drainage Design for InfraWorks 360 para modelar cuencas de captación, O.D.T. y redes de drenaje. Revise y analice el rendimiento de las estructuras de drenaje individuales o las secciones de una red de drenaje. Seleccione las tuberías y los conectores de un catálogo de piezas de componentes personalizado por defecto, que Drainage Design puede compartir con Autodesk AutoCAD Civil 3D.

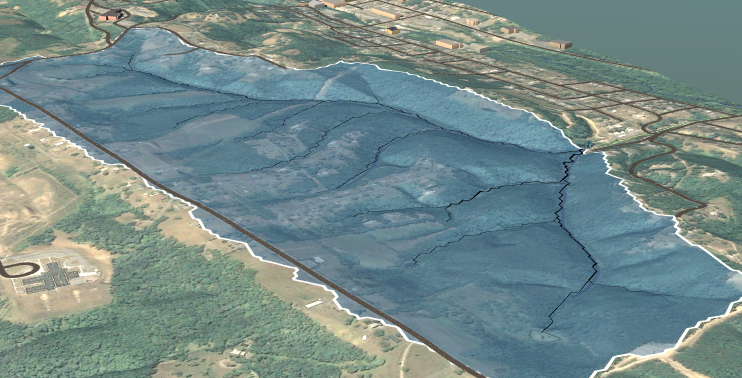

Cuencas de captación	Identifique y analice las cuencas de captación y sus caudales.
Redes de drenaje	Añada un diseño de red de drenaje a una determinada carretera de diseño. Coloque, tuberías, tragantes, bocas de inspección, embocaduras o combinaciones de una en una y modifique elementos de red de drenaje. Resaltar red de drenaje muestra toda la extensión de una red conectada a cualquier estructura seleccionada de dicha red. Ejecute Aplicar tamaño a red de drenaje para ajustar diámetros de tubería, taludes y estructuras del subsuelo. Esta herramienta utiliza criterios de funcionamiento en toda su capacidad de caudal. Utilícela después de ajustar el diseño del borrador. Elimine estructuras de drenaje o toda una red si la carretera de diseño cambia de manera considerable.
O.D.T.	Añadir una O.D.T. manualmente Modifique el tamaño o la posición de la O.D.T.

Nota: las herramientas de drenaje que añaden una o varias estructuras a la vez utilizan los iconos de herramientas inteligentes. Las herramientas de drenaje para llenar (o cambiar de tamaño o eliminar) una red de estructuras de una determinada carretera de diseño, en una operación, se encuentran en el menú contextual de la carretera de diseño seleccionada:

Consulte la Lista de reproducción de vídeos de Drainage Design para ver una serie de vídeos de introducción a las herramientas.

Herramientas y diseño de drenaje mediante análisis

Drainage Design for InfraWorks 360 aplica reglas de diseño mediante análisis basadas en las normas del sector para el tamaño, el material y la posición de las estructuras. Por ejemplo, el análisis de Drainage Design responde a la colocación, la pendiente y los materiales contextuales de las carreteras compuestas. El análisis de la ubicación de tragantes, el área afluente, la anchura de caz y el rendimiento de tragante utiliza tanto los materiales de los componentes (que pueden tener distintos coeficientes de escorrentía) como las pendientes transversales para ajustar la colocación y la pendiente de un tragante para obtener la mejor solución en condiciones de tormenta.

Puede ver los datos clave sobre estas reglas de diseño en el lienzo o en la tarjeta de recursos de las estructuras. Puede cambiar las decisiones de diseño para satisfacer las necesidades de su modelo, realizar cambios en el lienzo, editar las propiedades o los datos en la tarjeta de recursos de la estructura, o bien seleccionar distintas piezas del catálogo.

Las herramientas de análisis permiten analizar e inspeccionar el rendimiento de las estructuras clave de drenaje en el modelo:

• Análisis de tragantes permite comprobar el rendimiento de drenaje de la superficie entre dos tragantes simplemente seleccionando uno de ellos. La herramienta responde ante los cambios en tiempo real.
• Inspeccionar rendimiento muestra los datos y una visualización del rendimiento de línea de energía e hidráulica de una tubería entre dos conectores. La herramienta identifica las tuberías sobrecargadas y las bocas de inspección inundadas.

Catálogo de piezas de componentes de conectores de tuberías y AutoCAD Civil 3D

Drainage Design proporciona un catálogo de piezas de componentes por defecto para los conectores de tuberías (bocas de inspección, tragantes, embocaduras). Este catálogo también está disponible en Autodesk AutoCAD Civil 3D. Si ambas aplicaciones utilizan piezas de este catálogo, puede incorporar estos objetos en InfraWorks 360 desde Civil 3D. InfraWorks 360 puede mostrarlos con una visualización realista y conservar el trabajo de diseño de AutoCAD Civil 3D. (El tipo de utilidad se define automáticamente para estos objetos de desagüe incorporados en AutoCAD Civil 3D). Para obtener más información, consulte Acerca del intercambio de datos entre AutoCAD Civil 3D y Autodesk InfraWorks 360 en la ayuda en línea de AutoCAD Civil 3D.

Nota: Catálogos de pizas de componentes personalizados que utilizan Project Kameleon (vista preliminar).

El uso de Project Kameleon (vista preliminar) permite crear y publicar un catálogo de piezas personalizado para utilizar con las herramientas Añadir drenaje del pavimento y Boceto de red de drenaje. Un catálogo personalizado publicado en un modelo también se puede publicar para utilizarse en AutoCAD Civil 3D. Consulte el sitio web de Project Kameleon (vista preliminar).
