Mejoras de Studio
Nueva compatibilidad con iluminación basada en imágenes (IBL)
Todos los estilos de iluminación de Inventor Studio están ahora asociados con un estilo IBL. Los estilos IBL proporcionan una mejor fuente de iluminación.
Inventor Studio admite ahora la iluminación basada en imágenes del entorno de modelado. Para la renderización desde el entorno de iluminación de modelado, utilice los comandos disponibles en la ficha Vista y, a continuación, utilice la opción Iluminación actual del cuadro de diálogo Renderizar la imagen de Studio, o binen cambie a otros estilos de iluminación del cuadro de diálogo Renderizar la imagen.
Nuevas características de los estilos de iluminación IBL de 2016
- Los estilos IBL permiten la asociación
- Activación/desactivación del fondo
- Soporte de luces aditivas

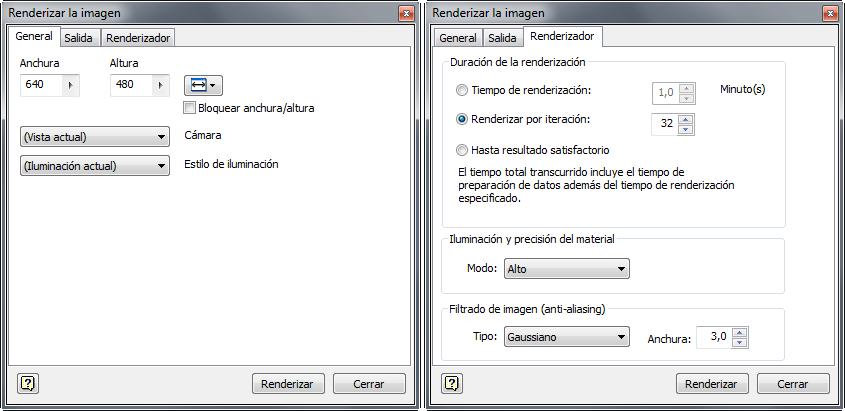

El motor de renderización avanzado RapidRT proporciona nuevas configuraciones de renderización
- Tiempo transcurrido/iteraciones/modo ilimitado
- Modos de iluminación y precisión del material
Opciones obsoletas eliminadas:
- Estilo de escena: los parámetros de plano base y efecto de sombra especificados en la ficha Vista se muestran ahora en el modelo renderizado en Inventor Studio.
- La configuración de la renderización de ilustraciones de Studio se ha desplazado a la ficha Vista
panel Aspecto menú desplegable Estilos visuales. El nuevo comando Ilustración técnica crea un efecto de ilustración realista en la ventana gráfica.
Visualización del plano base y el efecto de sombra en el resultado de la renderización final
La configuración del plano base y el efecto de sombra especificada en la ficha Vista aparecerá ahora en el modelo renderizado.
Mejoras de los gráficos

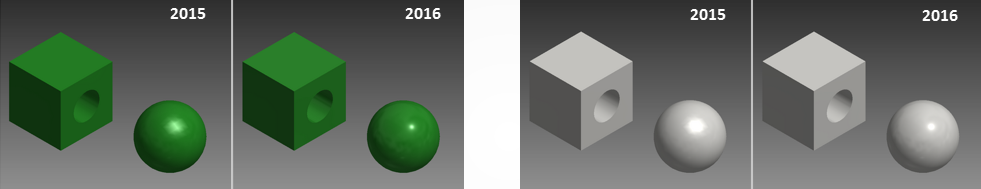

El efecto de visualización mejorado del estilo visual Sombreado de Studio es ahora más coherente con el estilo visual Realista. El efecto visual de la vista sombreada ha mejorado. Las siguientes dos imágenes comparan los resultados del uso de la vista sombreada en las versiones de 2015 y 2016. Se mantiene un alto rendimiento de renderización.
Estilo visual de ilustración técnica
La configuración de la renderización de ilustraciones de Studio se ha desplazado a la ficha Vista panel Aspecto menú desplegable Estilos visuales. El nuevo comando Ilustración técnica crea un efecto de ilustración realista en la ventana gráfica.

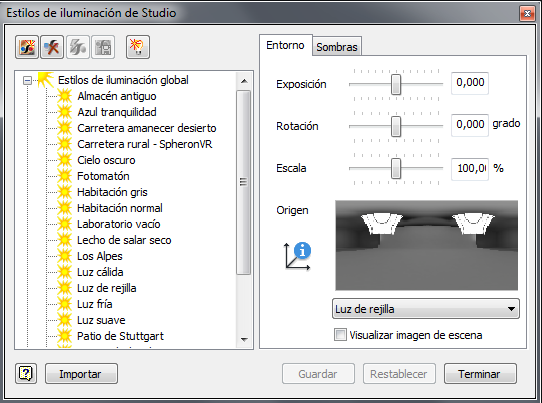

Nuevos estilos IBL
Se han añadido 11 nuevos estilos de iluminación a la ficha Vista panel Aspecto menú Estilo de iluminación. Estos incluyen Cielo oscuro, Habitación gris, Grupo de infinito, Fotomatón, Azul tranquilidad, Resaltado nítido, Resaltado de cerco, Luz fría, Luz cálida, Luz suave y Luz de rejilla.
Cambios en el trazado de rayos
- Los modos de trazado de rayos han cambiado a Baja, Dibujada y Alta para indicar la iluminación y la precisión del material.
- La barra de estado de progreso ha cambiado para mostrar la medición de calidad en lugar del porcentaje de progreso.
- Ahora se puede guardar una imagen en cualquier momento durante el proceso de trazado de rayos.
Mejora visual de los dibujos
La nueva configuración de Entorno de reflexión en el cuadro de diálogo Configuración del documento del dibujo permite aplicar un efecto especular y especificar una asignación de reflexión en un archivo de dibujo (.idw).
