Pour créer un projet électromécanique dans Inventor

Créez un projet de conception électromécanique dans Inventor, puis reliez votre projet AutoCAD Electrical au fichier de liaison correspondant.

Pour pouvoir lier un projet Inventor à un projet AutoCAD Electrical, vous devez d'abord créer un fichier de liaison et définir les deux projets à relier. Ce processus se déroule en deux étapes :

1. Ouvrez AutoCAD Electrical ou Inventor, créez le fichier de liaison et choisissez le projet correspondant au produit.
2. Ouvrez ensuite l'autre produit, terminez la liaison en accédant au fichier de liaison que vous venez de créer et en choisissant le projet correspondant à ce produit.

Liaison à partir d'Inventor

Dans Inventor :

1. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique.

2. Cliquez sur  dans la boîte de dialogue de configuration du projet électromécanique.

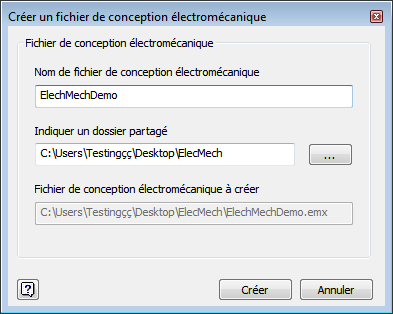

3. Attribuez un nom au fichier de liaison .emx.

4. Spécifiez un dossier partagé entre AutoCAD Electrical et Inventor.

5. Cliquez sur Créer.

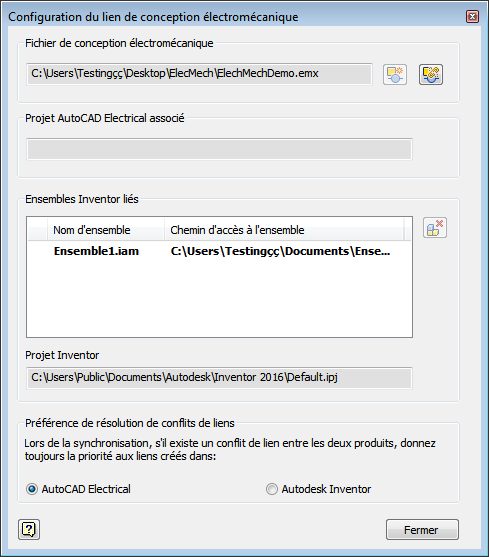

6. Dans la boîte de dialogue Configuration de la liaison électromécanique, sélectionnez vos paramètres de synchronisation. Le paramètre par défaut est AutoCAD Electrical. Les workflows électromécaniques étant généralement initiés par les utilisateurs AutoCAD Electrical, ce dernier est sélectionné par défaut lorsqu'une liaison de composant est créée.



7. Cliquez sur Fermer.

Dans AutoCAD Electrical :

1. Cliquez sur l'onglet Projetle groupe de fonctions Outils de projetGestionnaire. Trouver
2. Dans le Gestionnaire de projets, activez le projet que vous souhaitez lier.
3. Cliquez sur l'onglet Electromécaniquele groupe de fonctions ConfigurationConfiguration de la liaison électromécanique. Trouver

4. Cliquez sur Lier.
5. Accédez au fichier de liaison ayant été créé dans Inventor.


6. Cliquez sur Fermer.
