A propos des projets de conception électromécanique

Liez un projet AutoCAD Electrical à un projet Inventor à des fins d'échange de données et d'interopérabilité.

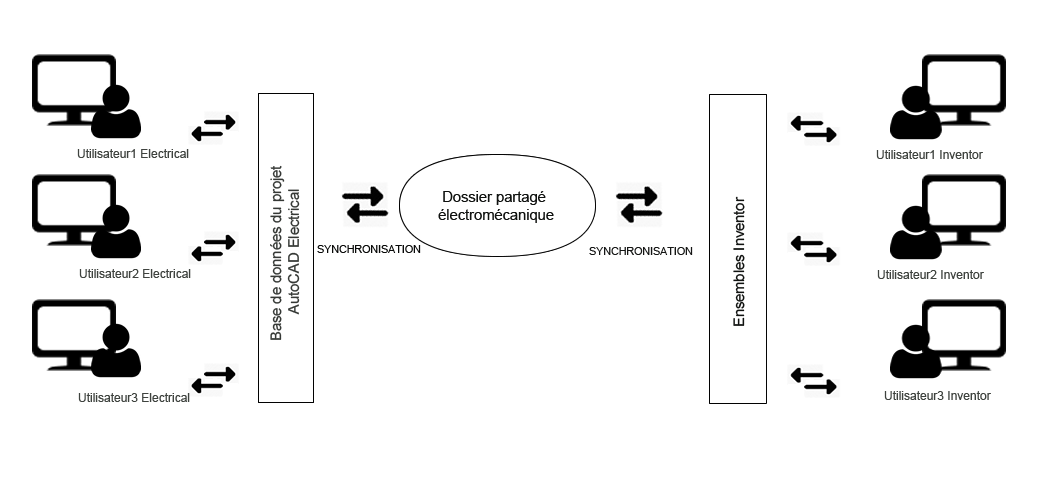

Le projet de conception électromécanique englobe les domaines mécanique et électrique afin de proposer une expérience collaborative en ligne de développement de produits, qui permet de travailler en parallèle dans un environnement en temps réel. Vous pouvez relier vos projets AutoCAD Electrical et Inventor en créant un fichier de liaison électromécanique. Vous pouvez conserver le fichier de liaison électromécanique dans un dossier partagé sur le réseau, accessible à la fois par les utilisateurs AutoCAD Electrical et Inventor. Une fois la connexion établie, vous pouvez lancer l'échange de données entre vos conceptions AutoCAD Electrical et Inventor via une opération de synchronisation.
Les capacités offertes par les projets liés sont les suivantes :
Pour afficher les données de composants et de fils pour les projets liés et assurer la synchronisation des données, utilisez les éléments suivants :

Synchronisation

Les projets électromécaniques gèrent les données des projets AutoCAD Electrical et Inventor et assurent leur intégrité via la fonction de synchronisation. Cette fonction s'appuie sur une approche de transmission/d'extraction des données pendant la transmission. Dans le cas d'utilisateurs AutoCAD Electrical, les données Inventor sont d'abord collectées et l'arborescence de votre composant est mise à jour. Les données AutoCAD Electrical sont ensuite envoyées vers Inventor. La synchronisation échoue si vous n'êtes pas connecté au réseau et que la connexion au fichier de liaison est rompue. Vous pouvez toutefois continuer à travailler sur vos fichiers dessin en mode hors connexion et utiliser l'onglet Affichage de l'emplacement pour gérer les composants. Vous pouvez ensuite synchroniser votre travail une fois la connexion rétablie.

Réutiliser

Lorsque vous travaillez dans un environnement collaboratif en ligne, il est courant de réutiliser des projets existants. Vous pouvez réutiliser un projet de conception électromécanique lié à l'aide de la commande Copier un projet. Vous créez ensuite un fichier électromécanique lié pour le projet copié ou vous éditez les données dans le fichier de liaison électromécanique que vous avez copié.

Vault

Dans un environnement de conception axé sur la collaboration, plusieurs personnes peuvent travailler simultanément sur un projet donné. Vous pouvez utiliser Autodesk Vault pour gérer vos projets de conception électromécanique. Lorsque vous travaillez avec AutoCAD Electrical et Autodesk Vault, vous archivez des projets de conception électromécanique liés ou des dessins individuels dans un emplacement de coffre-fort. Vous pouvez effectuer d'autres opérations de coffre-fort, telles que l'extraction et l'actualisation, dans le Gestionnaire de projets lorsque vous êtes connecté au coffre-fort.
