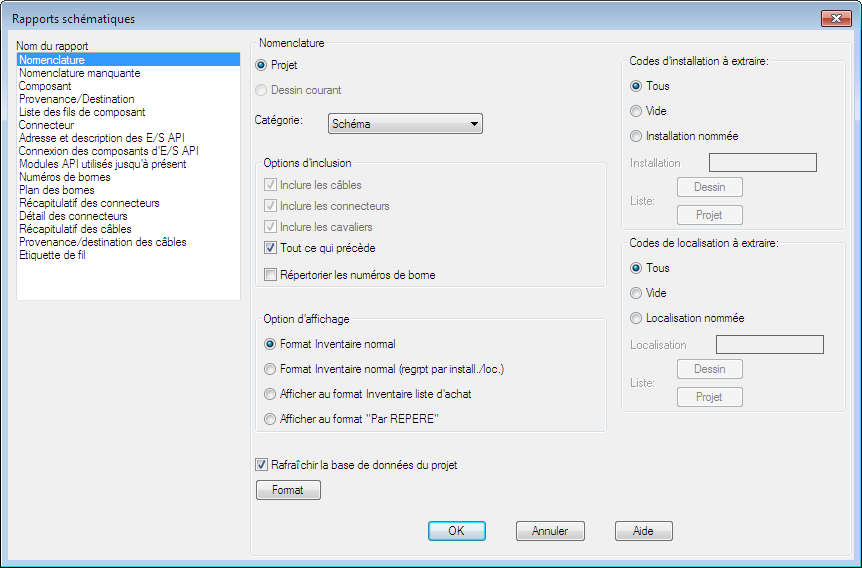

Boîte de dialogue Rapports schématiques

Génère un rapport basé sur les informations provenant des composants schématiques et du câblage.

Trouver

Commande : AESCHEMATICREPORT

Liste d'options

Les options suivantes s'affichent.

Remarque : Les options varient en fonction du nom de rapport sélectionné.

Nom du rapport

Indique le rapport à exécuter.

Etendue du rapport

Indiquez si vous souhaitez traiter le projet, le dessin actif ou des objets sélectionnés. Si vous sélectionnez le projet, certains rapports fournissent une option permettant de choisir les dessins à traiter.

Catégorie

Par défaut, le rapport extrait les composants schématiques. Sélectionnez une autre catégorie afin d'exécuter le rapport pour les composants unifilaires, indicateurs à une ligne, hydraulique, pneumatique, PID définis par l'utilisateur. Ces composants sont tous identifiés par une valeur d'attribut WDTYPE unique.

Codes d'installation à extraire

Filtre les informations extraites du rapport en fonction des valeurs d'installation.

Tous

Extrait tous les composants, quelle que soit la valeur d'installation.

Vide

Extrait uniquement les composants dépourvus de valeur d'installation.

Installation nommée

Extrait uniquement les composants dont la valeur d'installation correspond à la valeur saisie dans la zone. Les caractères génériques sont pris en charge.

• Dessin : sélectionnez une ou plusieurs valeurs d'installation à partir d'une liste de valeurs utilisées sur le dessin actif.
• Projet : sélectionnez une ou plusieurs valeurs d'installation à partir d'une liste de valeurs utilisées dans le cadre du projet.

Codes de localisation à extraire

Filtre les informations extraites du rapport en fonction des valeurs de localisation.

Tous

Extrait tous les composants, quelle que soit la valeur de localisation.

Vide

Extrait uniquement les composants dépourvus de valeur de localisation.

Localisation nommée

Extrait uniquement les composants dont la valeur de localisation correspond à la valeur saisie dans la zone. Les caractères génériques sont pris en charge.

• Dessin : sélectionnez une ou plusieurs valeurs de localisation à partir d'une liste de valeurs utilisées sur le dessin actif.
• Projet : sélectionnez une ou plusieurs valeurs de localisation à partir d'une liste de valeurs utilisées dans le cadre du projet.

Rafraîchir la base de données du projet

Indique de mettre à jour la base de données du projet à l'aide des informations du dessin les plus récentes.

Liste

Affiche la liste des dessins ayant subi des modifications depuis la dernière mise à jour de la table des connexions de fils. Utilisez cette liste pour déterminer si la table des connexions de fils doit être mise à jour ou non.

Rafraîchir la table des connexions de fils

Permet de mettre à jour la table des connexions de fils à l'aide des informations de câblage les plus récentes.

Format

Ouvre une boîte de dialogue, dans laquelle vous pouvez sélectionner un fichier de format (.set). Utilisez un fichier de format pour définir au préalable les champs à inclure, leur ordre d'apparition et plus encore.

Rapport sur la nomenclature uniquement

Options d'inclusion

Inclure les câbles

Indique d'inclure les informations sur les câbles dans le rapport.

Inclure les connecteurs

Indique d'inclure les informations sur les connecteurs dans le rapport.

Inclure les cavaliers

Indique d'inclure les informations sur les cavaliers dans le rapport.

Tout ce qui précède

Indique d'inclure les informations sur les câbles, les connecteurs et les cavaliers dans le rapport.

Répertorier les numéros de borne

Répertorie chaque borne individuelle au format ID bornier:numéro de borne. Sinon, les bornes issues du même bornier sont regroupées dans une même entrée, avec la quantité précisée.

Option d'affichage

Format Inventaire normal

Combine et met en correspondance les composants qui possèdent les mêmes informations de catalogue. Les valeurs d'éléments de sous-assemblage et de catalogue multiple sont affichées sous forme de lignes immédiatement après l'élément de catalogue principal.

Format Inventaire normal (regrpt par install./loc.)

Combine et met en correspondance les composants qui possèdent les mêmes valeurs de catalogue, d'installation et de localisation. Les valeurs d'éléments de sous-assemblage et de catalogue multiple sont affichées sous forme de lignes immédiatement après l'élément de catalogue principal.

Afficher au format Inventaire liste d'achat

Chaque valeur de catalogue est affichée et mise en correspondance sous forme de ligne unique. Les valeurs d'éléments de sous-assemblage et de catalogue multiple sont affichées sous forme de lignes séparées.

Afficher au format Par REPERE

Toutes les instances d'un repère de composant ou de borne donné sont affichées sous forme de ligne unique.

Rapport sur les composants uniquement

Options

Inclure les composants

Indique d'inclure les informations sur les composants schématiques dans le rapport.

Inclure les symboles de repère de câble

Indique d'inclure les informations sur les câbles dans le rapport.

Inclure les connecteurs

Indique d'inclure les informations sur les connecteurs dans le rapport.

Inclure les fils de ce qui précède

Indique d'inclure les informations sur les symboles fils dans le rapport.

Rapport sur la liste des fils de composant uniquement

Options

Inclure les bornes autonomes

Permet d'inclure les informations sur les bornes dans le rapport.

Inclure les prises/jacks

Indique d'inclure les informations sur les connecteurs dans le rapport.
