Crée des surfaces et solides 3D par fractionnement ou division d'objets existants.
Méthodes d'accès
Bouton
Barre d'outils : Jeu d'outils Modélisation
Groupe d'outils Solides - Modifier (développé) Section Menu:
Modification
Opérations 3D
Section
Résumé
Le plan de coupe est défini à l'aide de deux ou trois points, en spécifiant un plan principal du SCU ou une surface (mais pas un objet maillé). Vous pouvez conserver un côté des solides 3D sectionnés ou les deux.
Les solides ainsi sectionnés gardent les propriétés de calque et de couleur de leurs solides initiaux. Toutefois, le solide ou la surface obtenus ne conservent pas l'historique des objets d'origine.
| Objets pouvant faire l'objet d'une coupe | Objets utilisables en tant que plans de coupe |
|---|---|
| Solides 3D | Surfaces |
| Surfaces | Cercles |
| Ellipses | |
| Arcs circulaires ou elliptiques | |
| Splines 2D | |
| Segments de polyligne 3D |
Liste des invites
Les invites suivantes s'affichent.
- Objets à couper
-
Spécifie la surface ou le solide 3D que vous souhaitez couper. Si vous sélectionnez un objet maillé, vous pouvez choisir de le convertir en solide ou en surface 3D avant de terminer la coupe.
- Point de départ de la section
-
Spécifie le premier des deux points qui définissent l'angle de la section. La section est perpendiculaire au plan XY du SCU courant.
- Deuxième point sur le plan. Définit le second des deux points sur la section.
- Objet planaire
-
Aligne le plan de coupe avec un plan qui contient un cercle, une ellipse, un arc circulaire ou elliptique, une spline 2D ou un segment de polyligne 2D.
- Sélectionnez un cercle, une ellipse, un arc, une spline 2D ou une polyligne 2D. Spécifie l'objet à utiliser pour l'alignement.
- Surface
-
Aligne le plan de coupe avec une surface.
- Sélectionnez une surface. Spécifie une surface à utiliser pour l'alignement.

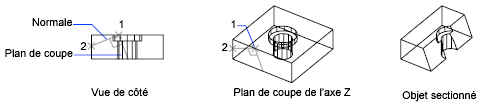

- Axe Z
-
Définit le plan de coupe en indiquant un point sur le plan et un autre point sur l'axeZ (perpendiculaire) du plan.
- Spécifiez un point sur la section. Définit un point situé sur la section.
- Spécifiez un point sur l'axe Z (normal) du plan. Spécifie un point qui définit l'axe perpendiculaire à la section.

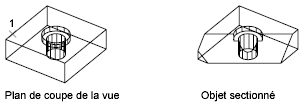

- Vue
-
Aligne le plan de coupe avec le plan de visualisation de la fenêtre courante. La spécification d'un point définit l'emplacement du plan de coupe.
- Spécifiez un point sur le plan de la vue courante. Définit un point sur l'objet comme point de départ de la section.
- XY
-
Aligne le plan de coupe avec le plan XY du système de coordonnées utilisateur (SCU) courant. La spécification d'un point définit l'emplacement du plan de coupe.
- Point sur le plan XY. Définit l'emplacement de la section.
- YZ
-
Aligne le plan de coupe avec le plan YZ du système de coordonnées utilisateur (SCU) courant. La spécification d'un point définit l'emplacement du plan de coupe.
- Point sur le plan YZ. Définit l'emplacement de la section.
- ZX
-
Aligne le plan de coupe avec le plan ZX du système de coordonnées utilisateur (SCU) courant. La spécification d'un point définit l'emplacement du plan de coupe.
- Point sur le plan ZX. Définit l'emplacement de la section.
Si le programme coupe un objet en plus de deux objets, une surface ou un solide est créé à partir des objets d'un côté du plan et un autre à partir des objets de l'autre coté.
- Point sur le plan ZX. Définit l'emplacement de la section.

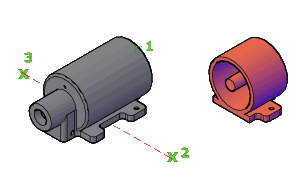

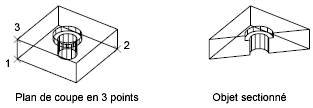

- 3points
-
Définit le plan de coupe à partir de trois points.
- Point sur le côté désiré
-
Utilise un point permettant de déterminer le côté des solides coupés que le dessin conserve. Le point ne peut pas appartenir au plan de coupe.
- Garder les deux côtés
-
Conserve les deux côtés des solides coupés. Sectionner un solide en deux parties crée deux solides à partir des parties situées de chaque côté du plan. SECTION ne crée jamais plus de deux solides composés pour chaque solide sélectionné.
