Crée un solide 3D temporaire à partir des interférences entre deux jeux de solides 3D sélectionnés.
Méthodes d'accès
Bouton
Menu:
Modification
Opérations 3D
Vérification des interférences
Résumé

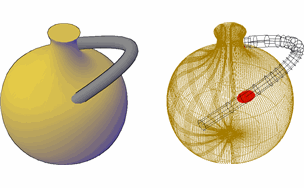

Les interférences sont mises en surbrillance à l'aide d'un solide 3D temporaire qui représente le volume sécant. Vous pouvez également conserver les volumes superposés.
Si vous définissez un seul jeu de sélection, INTERFERENCE compare tous les solides de ce jeu. Si vous définissez deux jeux, elle compare les solides du premier jeu à ceux du second. Si le même solide 3D figure dans les deux jeux de sélection, il sera considéré comme partie intégrante du premier et ignoré dans le second.
Lorsque vous appuyez sur ENTREE, le test d'interférence des paires de solides 3D démarre et affiche la boîte de dialogue Vérification des interférences.
Si vous entrez -interference sur la ligne de commande, des options s'affichent.
Liste des invites
Les invites suivantes s'affichent.
- Premier jeu d'objets
-
Spécifie les objets à vérifier. Si vous ne sélectionnez pas un second jeu d'objets, tous les objets de ce jeu de sélection sont comparés les uns aux autres.
- Second jeu d'objets
-
Spécifie un jeu d'objets supplémentaires à comparer au premier. Si vous sélectionnez deux fois le même objet, l'objet est géré en tant que membre du premier jeu de sélection.
- Second jeu d'objets
- Sélection imbriquée
- Vérifier le premier jeu. Initie une vérification d'interférence pour le premier jeu de sélection seulement, et affiche la boîte de dialogue Vérification des interférences.
- Vérifier. Initie une vérification d'interférence pour les deux jeux de sélection, et affiche la boîte de dialogue Vérification des interférences.
- Sélection imbriquée
-
Vous permet de sélectionner chaque solide imbriqué dans les blocs et les Xréfs.
- Sélectionner des objets imbriqués. Spécifie les objets imbriqués à inclure dans le jeu de sélection.
- Quitter. Restaure la sélection normale des objets (non imbriqués).
- Paramètres
-
Affiche la boîte de dialogue Paramètres des interférences.
