Modifiez le nombre, l'écart et l'espacement des poutrelles dans un groupe de poutrelles, les propriétés de matériau de groupe de poutrelles, et modifiez les types de poutrelle intérieure et extérieure pour un groupe de poutrelles.
Pour appliquer des modifications à un groupe de poutrelles et les restaurer
Une fois que vous avez modifié les paramètres d'un groupe de poutrelles, vous pouvez appliquer ces paramètres à tous les groupes de poutrelles dans le pont sélectionné ou réinitialiser tous les paramètres de groupe de poutrelles pour le pont afin de rétablir les paramètres par défaut de groupe de poutrelles pour le style de pont actuel.
- Sélectionnez un groupe de poutrelles et effectuez les modifications souhaitées.

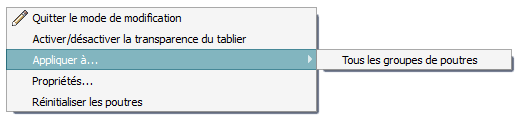

- Cliquez avec le bouton droit de la souris sur le groupe de poutrelles et passez le curseur sur Appliquer à...
- Cliquez sur Tous les groupes de poutres.
Remarque : Cliquez sur Réinitialiser les poutres pour appliquer de nouveau les règles de pont (déterminées par le style de pont) à tous les groupes de poutrelles du pont sélectionné.
Pour modifier le nombre, l'espace et l'espacement des poutrelles dans les groupes de poutrelles
- Sélectionnez un groupe de poutrelles pour afficher la carte de ressource Groupe de poutrelles.
- Cliquez sur
dans la barre d'utilitaire pour lancer le mode d'édition.
- Développez l'onglet Attributs.
- Cliquez sur la valeur soulignée en regard de Nombre de poutrelles, Espace au début, Espace à la fin, Espacement au début et/ou Espacement à la fin et entrez les valeurs de votre choix.
- Appuyez sur la touche Entrée pour mettre à jour le groupe de poutrelles sélectionné.
Remarque : Les valeurs d'abscisse curviligne de départ et de fin du groupe de poutrelles sont en lecture seule et ne peuvent pas être modifiées à partir de la carte de ressource. Les emplacements des abscisses curvilignes de départ et de fin d'un groupe de poutrelles sont définis par l'ordre dans lequel l'utilisateur dessine la conception de route associée. L'abscisse curviligne de départ d'un groupe de poutrelles est plus proche du point de départ de la route.
Pour modifier le type de poutrelle intérieure et extérieure pour un groupe de poutrelles
- Sélectionnez un groupe de poutrelles.
Remarque : Vous ne pouvez pas modifier le type de poutrelle intérieure et extérieure pour un groupe de poutrelles en acier.
- Cliquez sur dans la barre d'utilitaire pour lancer le Mode d'édition.
- Cliquez sur un type de composant de poutrelle orange en regard des options Extérieur ou Intérieur. Un catalogue de types de composants de poutrelles correspondants s'affiche dans le catalogue Sélectionner un composant.
- Cliquez deux fois sur un style de composant de poutrelle dans le catalogue pour l'appliquer au type de style de poutrelle intérieure ou extérieure sélectionné.
Conseils supplémentaires
Passez en revue et modifiez les propriétés d'un groupe de poutrelles dans la palette Propriétés. Sélectionnez le groupe de poutrelles, cliquez avec le bouton droit et choisissez Propriétés. Passez en mode d'édition et cliquez sur les champs à modifier.
