Utilisation des poutrelles

Les poutrelles intérieures et extérieures sont des composants de pont au sein des groupes de poutrelles, qui peuvent être modifiés individuellement. Sélectionnez une poutrelle individuelle à revoir et modifiez les styles de poutrelles individuels dans un catalogue de styles de poutrelles préfabriquées, ajustez les décalages ou révisez les schémas de poutrelles.

Vous pouvez également exécuter une analyse de poutrelle de ligne (aperçu) pour toutes les poutrelles d'un pont en béton précontraintes. Voir A propos de l'analyse de poutrelle de ligne (aperçu ) pour plus d'informations.

Cliquez sur le même groupe de poutrelles à trois reprises pour sélectionner une poutrelle intérieure ou extérieure dans un groupe de poutrelles. La carte de ressource Poutrelle s'affiche.

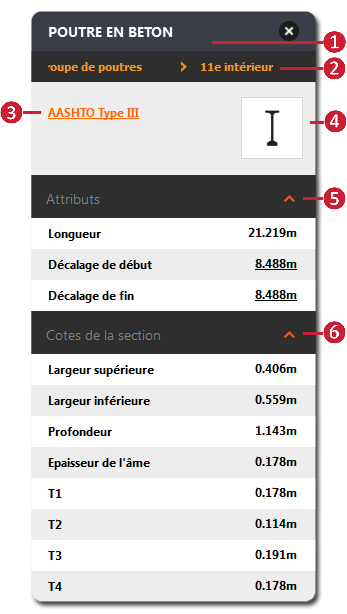

Carte de ressource Poutrelle

Le nom de la carte de ressource Poutrelle change en fonction du type de style du pont. InfraWorks 360 prend en charge les ponts à poutrelles en acier et en béton. Placez le curseur de la souris sur le nom du groupe de poutrelles ou de la poutrelle pour afficher et/ou sélectionner le groupe de poutrelles ou la poutrelle de votre choix. Cliquez sur dans la barre d'utilitaire pour lancer le Mode d'édition. Cliquez sur le nom de type de poutrelle orange pour ouvrir le catalogue de composants Sélectionner un composant. Cliquez deux fois sur un style de poutrelle pour modifier le style de composant de poutrelle actuel. Cliquez sur l'image d'une poutrelle pour afficher une vue schématique de la poutrelle. Modifiez directement le décalage de début et le décalage de fin de la poutrelle en mode d'édition. Les cotes de section de poutrelle sont des valeurs en lecture seule dans la carte de ressource de poutrelle.

Conseils supplémentaires

Les emplacements des abscisses curvilignes de départ et de fin d'une poutrelle sont définis par l'ordre dans lequel l'utilisateur dessine la conception de route associée. L'abscisse curviligne de départ d'une poutrelle est plus proche du point de départ de la route. Lors de l'observation du segment entre l'abscisse curviligne de départ et l'abscisse curviligne de fin d'un pont, d'un groupe de poutrelles ou d'une poutrelle, la direction latérale positive d'un décalage est vers la droite.

Passez en revue et modifiez les propriétés de la poutrelle à l'aide de la palette Propriétés. Sélectionnez la poutrelle, cliquez avec le bouton droit et choisissez Propriétés. Passez en mode d'édition et cliquez sur les champs à modifier.
