Définir le point d'injection

Dans cette tâche, vous allez définir un point d'injection à l'extrémité du modèle de CAO.

1. Faites pivoter la pièce à environ -135 -145 30 afin que l'outil ViewCube ressemble à l'image suivante.

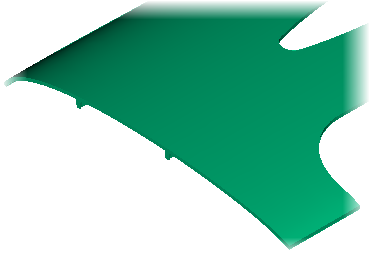

2. Effectuez un zoom sur l'arête gauche de la pièce similaire à l'image suivante.



3. Cliquez sur Accueil > Configuration du processus de moulage > Points d'injection.



4. Cliquez sur l'arête de la pièce près du centre de l'arête.

   L'emplacement exact du point d'injection sera défini dans les étapes suivantes.



5. Cliquez sur le bouton droit de la souris pour invoquer le menu contextuel et sélectionnez Propriétés.

6. Définissez la valeur X sur 480 mm.

7. Définissez la valeur Y sur 125 mm.

8. Définissez la valeur Z sur 27 mm.

9. Cliquez sur OK pour définir l'emplacement exact.

   Remarque : Les coordonnées du point d'injection peuvent ne pas correspondre à la valeur exacte que vous avez entré, mais elles seront à l'emplacement le plus proche des valeurs entrées sur la surface de la pièce.
