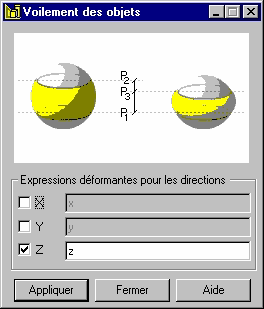

L’option sert à voiler les objets selon une formule donnée. Cette option est accessible de l'une des manières suivantes :
- Cliquez sur le menu Edition > Editer l'objet > Voilement des objets.
- Cliquez sur
.
Cette option est disponible pour les types de structures suivants : coque et structure volumique.
Voilement de modèle basé sur une formule arithmétique donnée pour un axe du repère global. Ces formules se composent de différents types de fonctions (p. ex. trigonométriques) et contiennent les références aux désignations du repère global (x, y et z). Par exemple, le voilement de l'axe Z global peut être défini comme : z+sin(5*x)+2*cos(y).
La liste de fonctions les plus utilisées pour l’opération de voilement des objets :
- Multiplication, division, addition, soustraction
- Fonctions trigonométriques (sin, cos, arcsin, arccos, tan, cot)
- Maximum et minimum (max, min)
- Racine carrée (sqrt)
- Valeur absolue (abs)
- Fonctions logarithmiques (log, ln)
- Opérations logiques (and, or)
- Fonctions conditionnelles (piecewise), p. ex. piecewise(x>0,z+x^2,z+abs(x)), therefore, if x > 0, then fz(x,y,z) = z+x^2, if x ≤ 0, then fz(x,y,z) = z+|x|).
Au-dessous, nous présentons quelques exemples d’opérations de voilement des objets (l’objet initial se trouve à gauche et l’objet après l’opération à droite) :
Exemple 1

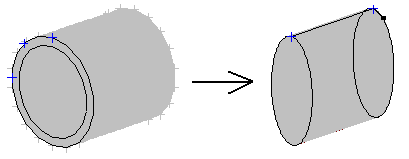

Le cylindre de rayon 1.0 et hauteur 1.0 dont le centre de la base est défini aux coordonnées (0,0,0).
Fonction - dans la boîte de dialogue ci-dessus, seule l’option X est activée f(x,y,z) = x/2
Exemple 2

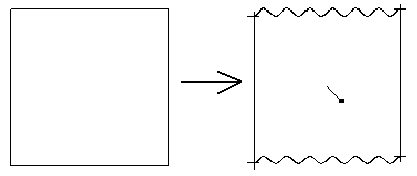

Le carré qui se trouve dans le plan XY dont les sommets opposés ont les coordonnées (-1,-1) et (1,1)
Fonction - dans la boîte de dialogue ci-dessus, seule l’option Z est activée f(x,y,z) = z+(sin(20*x)+sin20*y))/20
Exemple 3
Le cube dont les sommets opposés ont les coordonnées (-1,- 1, -1) et (1, 1, 1) ; le centre du cube est défini dans l’origine du système de coordonnées (0,0,0).
Fonction - dans la boîte de dialogue ci-dessus, seule l’option X est activée f(x,y,z) = piecewise(z>0,sin(20*x)/20,z)
