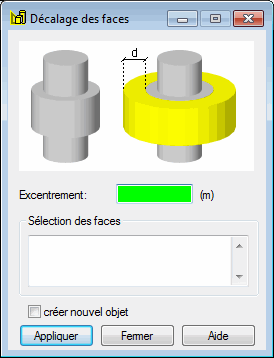

L’option sert à changer la position des faces des objets (excentrement. Cette option permet de décaler la surface entière d'une distance spécifiée par rapport à sa position initiale. Le diagramme de la boîte de dialogue illustre l'opération de décalage.
Cette option est accessible de l'une des manières suivantes :
- Cliquez sur le menu Edition > Editer surfaces et solides > Décalage des faces.
- Cliquez sur
.
Cette option est disponible pour les types de structures suivants : coque et structure volumique.
Pour décaler les faces de l'objet
- Dans le champ Décalage, entrez la distance (décalage) selon laquelle vous souhaitez décaler la face. Une valeur de décalage négative provoque le décalage vers l'intérieur d'un objet.
- Sélectionnez les faces (arêtes) à décaler.
- Cliquez sur Appliquer.
Si l’option Créer nouvel objet est activée, le logiciel affectera un nouveau numéro à l’objet résultant.
