Come creare un progetto elettromeccanico in Inventor

Creare un progetto elettromeccanico in Inventor e quindi collegarvi i progetti di AutoCAD Electrical connettendosi al file di collegamento da AutoCAD Electrical.

Il collegamento di un progetto di Inventor ad un progetto di AutoCAD Electrical richiede la creazione di un file di collegamento e la definizione di due progetti da collegare. Il processo comprende due fasi:

1. In AutoCAD Electrical o Inventor, creare il file di collegamento e fare riferimento al progetto per il prodotto.
2. Nell'altro prodotto, completare il collegamento individuando il file di collegamento creato in precedenza e facendo riferimento a un progetto nel prodotto.

Collegamento a partire da Inventor

In Inventor:

1. Fare clic su scheda Elettromeccanicogruppo ImpostazioneImpostazione collegamento elettromeccanico.

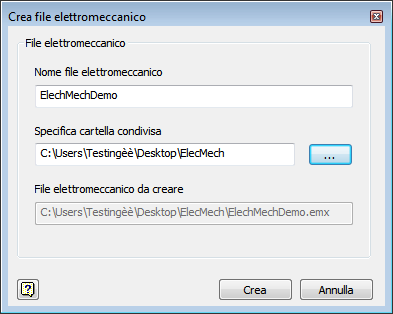

2. Fare clic su nella finestra di dialogo Impostazione progetto elettromeccanico



3. Immettere un nome per il file di collegamento .emx.

4. Specificare una cartella condivisa tra AutoCAD Electrical e Inventor.

5. Fare clic su Crea.

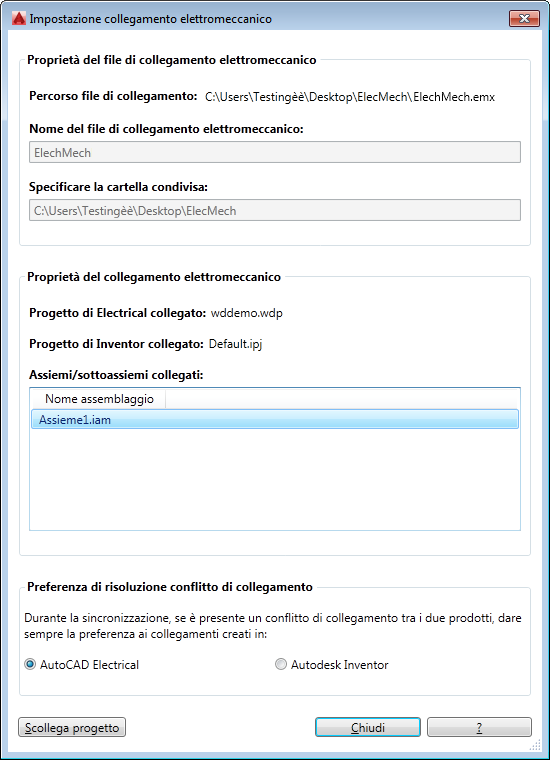

6. Nella finestra di dialogo Impostazione collegamento elettromeccanico, selezionare le impostazioni di sincronizzazione. L'impostazione di default è AutoCAD Electrical. Si presuppone che, nella maggior parte dei casi,i flussi di lavoro di progettazione elettromeccanica vengano avviati da utenti di AutoCAD Electrical; di conseguenza, il valore di default è impostato su AutoCAD Electrical quando viene creato un collegamento del componente.



7. Fare clic su Chiudi.

In AutoCAD Electrical:

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
2. In Gestione progetti, attivare il progetto che si desidera collegare.

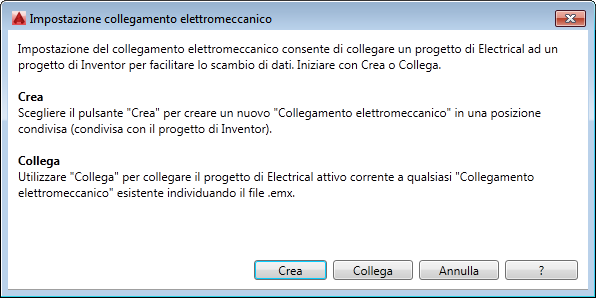

3. Fare clic sulla scheda Elettromeccanicogruppo ImpostazioneImpostazione collegamento elettromeccanico. Trova

4. Fare clic su Collega.
5. Individuare il file di collegamento esistente creato in Inventor.


6. Fare clic su Chiudi.
