Come creare un progetto elettromeccanico che inizia in AutoCAD Electrical

Creare un file di collegamento elettromeccanico che collega un progetto di AutoCAD Electrical a un progetto di Inventor.

Il collegamento di un progetto di AutoCAD Electrical a un progetto di Inventor richiede la creazione di un file di collegamento e la definizione dei due progetti da collegare. Il processo comprende due fasi:

1. In AutoCAD Electrical o Inventor, creare il file di collegamento e fare riferimento al progetto per il prodotto.
2. Nell'altro prodotto, completare il collegamento individuando il file di collegamento creato in precedenza e facendo riferimento a un progetto nel prodotto.

Collegamento che inizia in AutoCAD Electrical

In AutoCAD Electrical:

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova
2. In Gestione progetti, attivare il progetto che si desidera collegare.
3. Fare clic su scheda Elettromeccanicogruppo ImpostazioneImpostazione collegamento elettromeccanico. Trova

4. Nella finestra di dialogo Impostazione collegamento elettromeccanico, fare clic su Crea.

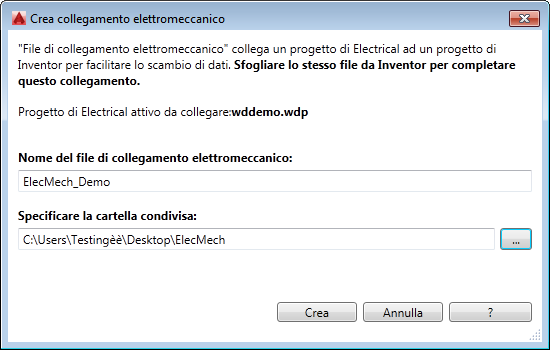

5. Nella finestra di dialogo Crea collegamento elettromeccanico, immettere il nome file e la cartella per il file di collegamento.

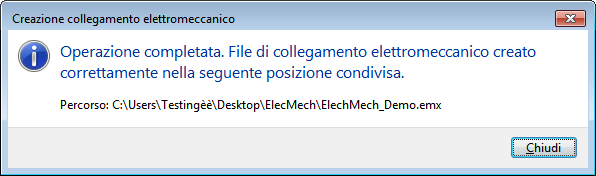

6. Fare clic su Crea.

7. Fare clic su Chiudi.

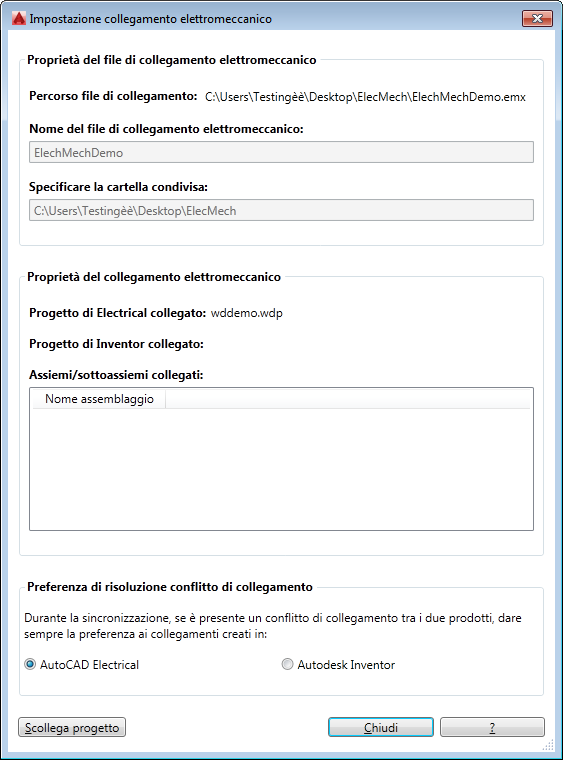

8. Nella finestra di dialogo Impostazione collegamento elettromeccanico, selezionare le proprie impostazioni di sincronizzazione. L'impostazione di default è AutoCAD Electrical. Si presuppone che, nella maggior parte dei casi,i flussi di lavoro di progettazione elettromeccanica vengano avviati da utenti di AutoCAD Electrical; di conseguenza, il valore di default è impostato su AutoCAD Electrical quando viene creato un collegamento del componente.
9. Fare clic su Chiudi.

In Inventor:

1. Aprire un assieme.

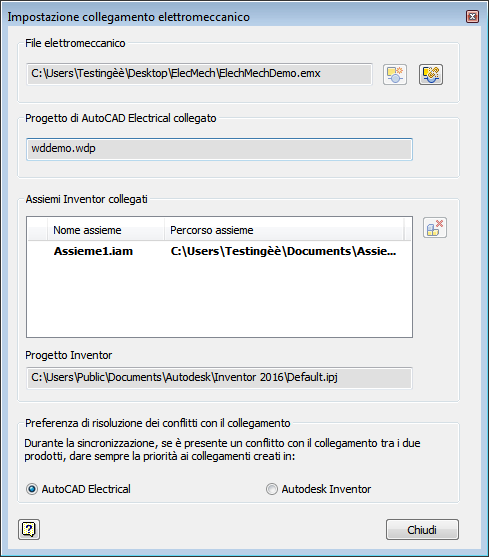

2. Fare clic su scheda Elettromeccanicogruppo ImpostazioneImpostazione collegamento elettromeccanico.
3. Fare clic su nella finestra di dialogo Impostazione collegamento elettromeccanico.
4. Individuare e selezionare il file .emx creato in AutoCAD Electrical.

5. Fare clic su Chiudi.
   Nota: In Inventor, le impostazioni di sincronizzazione visualizzano la stessa selezione per l'opzione selezionata durante la creazione del progetto elettromeccanico in AutoCAD Electrical.
6. Per visualizzare le informazioni relative al componente per i progetti collegati, fare clic sulla scheda Elettromeccanicogruppo ImpostazioneVista posizione.
