Informazioni sui progetti di progettazione elettromeccanica

Collegamento di un progetto di AutoCAD Electrical a un progetto di Inventor per lo scambio di dati e l'interoperabilità.

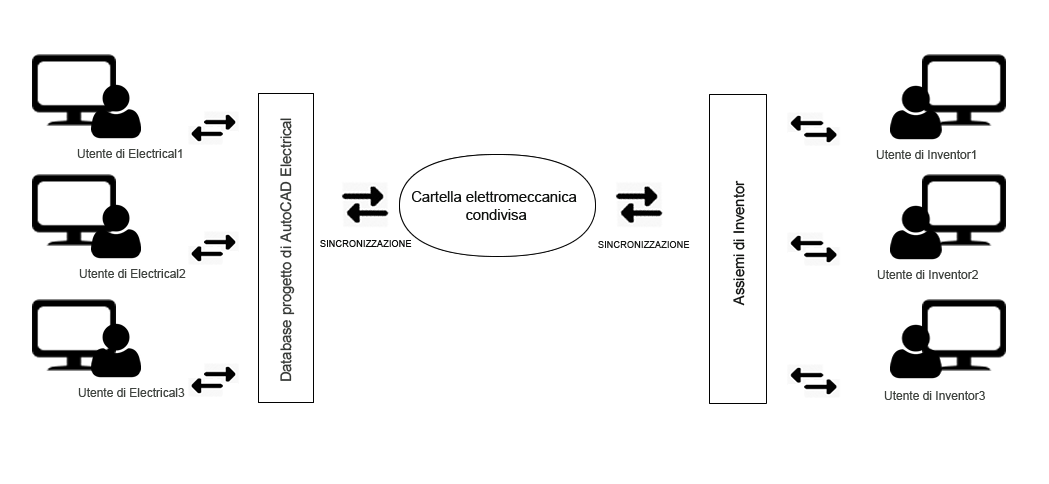

Il progetto elettromeccanico integra le discipline meccanica ed elettrica per offrire un'esperienza di progettazione collaborativa e collegata per lo sviluppo dei prodotti, consentendo alle due discipline di funzionare in parallelo in un ambiente in tempo reale. È possibile collegare i progetti di AutoCAD Electrical e di Inventor creando un file di collegamento elettromeccanico. È possibile mantenere il file di collegamento elettromeccanico in una cartella condivisa sulla rete, che può essere accessibile dagli utenti di AutoCAD Electrical e Inventor. Una volta stabilita la connessione, è possibile avviare lo scambio di dati tra i progetti di AutoCAD Electrical e di Inventor utilizzando la sincronizzazione.

I progetti collegati offrono la possibilità di:

• Associare una rappresentazione di schema 2D a un modello 3D
• Sincronizzare i dati di progettazione relativi a un progetto in tempo reale
• Visualizzare proprietà fisiche, ad esempio lunghezze filo in AutoCAD Electrical, che consentono di stimare la lunghezza effettiva del filo
• Visualizzare gli attributi definiti da utenti di Mechanical e confrontarli con gli attributi elettrici definiti in AutoCAD Electrical per allineare le proprietà dei componenti sul lato logico e fisico
• Esportare il componente, il cablaggio e i dettagli di connessione in formato Microsoft® Excel per ottenere rapporti rapidi.
• Indirizzare automaticamente i fili e i cavi in Inventor in base alle connessioni definite in AutoCAD Electrical

Per visualizzare i dati di cablaggio e del componente per i progetti collegati e per mantenere la sincronizzazione dei dati, utilizzare:

• La scheda Vista posizione in Gestione progetti di AutoCAD Electrical
• Vista posizione in Inventor

Sincronizzazione

Il progetto elettromeccanico gestisce e mantiene l'integrità dei dati tra i progetti di AutoCAD Electrical e Inventor attraverso la sincronizzazione. La sincronizzazione, nei progetti elettromeccanici, utilizza un approccio di inserimento ed estrazione durante il processo di scambio di dati. Nel caso di utenti di AutoCAD Electrical, innanzitutto vengono inseriti i dati di Inventor e viene aggiornata la vista struttura del componente, quindi i dati di AutoCAD Electrical vengono estratti in Inventor. La sincronizzazione non riesce quando si è disconnessi dalla rete e la connessione con il file collegato è danneggiata. È possibile continuare a lavorare offline sul file di disegno e utilizzare la scheda Vista posizione per gestire i componenti. È possibile sincronizzare il lavoro offline dopo che è stata ristabilita la connessione al file collegato in rete.

Riutilizzo

Quando si lavora in un ambiente collaborativo e collegato è pratica comune riutilizzare i progetti esistenti. È possibile riutilizzare i progetti elettromeccanici collegati effettuando un'operazione Copia progetto che consente di creare un nuovo file di collegamento elettromeccanico per il progetto copiato o correggere i dati del file elettromeccanico collegato copiato.

Vault

In un ambiente di progettazione collaborativa più persone possono lavorare contemporaneamente sullo stesso progetto. È possibile utilizzare Autodesk Vault per la gestione dei progetti elettromeccanici. Quando si utilizzano AutoCAD Electrical e Autodesk Vault, è possibile archiviare i progetti elettromeccanici collegati o i singoli disegni in una posizione Vault. È possibile eseguire altre operazioni nel vault, ad esempio l'estrazione e l'aggiornamento all'interno della Gestione progetti quando si è collegati al Vault.
