Come collegare una parte di Inventor a un componente elettrico nel disegno

Associare una parte di Inventor a un componente di AutoCAD Electrical nel disegno attivo.

1. Fare clic su scheda Progettogruppo Strumenti di progettoGestione. Trova

2. In Gestione progetti, fare clic sulla scheda Vista posizione.

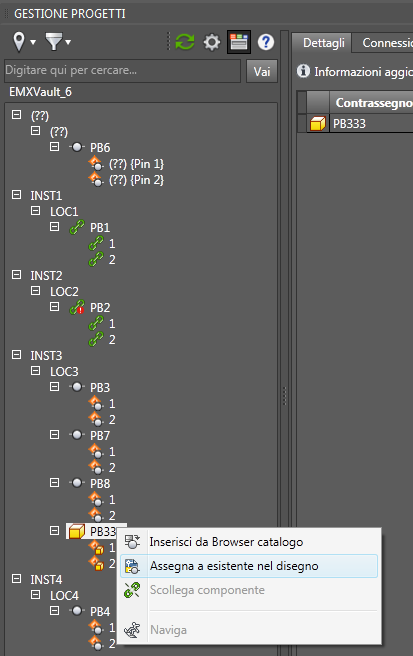

3. Nella scheda Vista posizione, fare clic con il pulsante destro sulla parte di Inventor e fare clic su Assegna a esistente nel disegno .


4. Nel disegno attivo, selezionare il componente elettrico che si desidera collegare alla parte di Inventor. La vista struttura del componente viene aggiornata dopo aver creato il collegamento del componente per visualizzare il componente collegato.
