Informazioni sull'aggiunta di passerelle e tubi protettivi

È possibile aggiungere tratti di passerella e tubo protettivo attenendosi ad una delle procedure descritte di seguito:

• Nell'area di lavoro Impianti elettrici della barra multifunzione
  • Fare clic su scheda Iniziogruppo GeneraPasserella Trova o Tubo protettivo. Trova
  • Fare clic su scheda Iniziogruppo GeneraRaccordo passerella Trova o Raccordo tubo protettivo. Trova
  • Selezionare l'oggetto, quindi fare clic su Passerella o Tubo protettivo Trovagruppo GeneraleAggiungi selezionati.
• Fare clic sul grip Aggiungi () sul tubo protettivo o sulla passerella.
• Mediante la tavolozza degli strumenti

Tubo protettivo

Per specificare le impostazioni di tubi protettivi e raccordi, è possibile utilizzare il riquadro proprietà per i tubi protettivi.

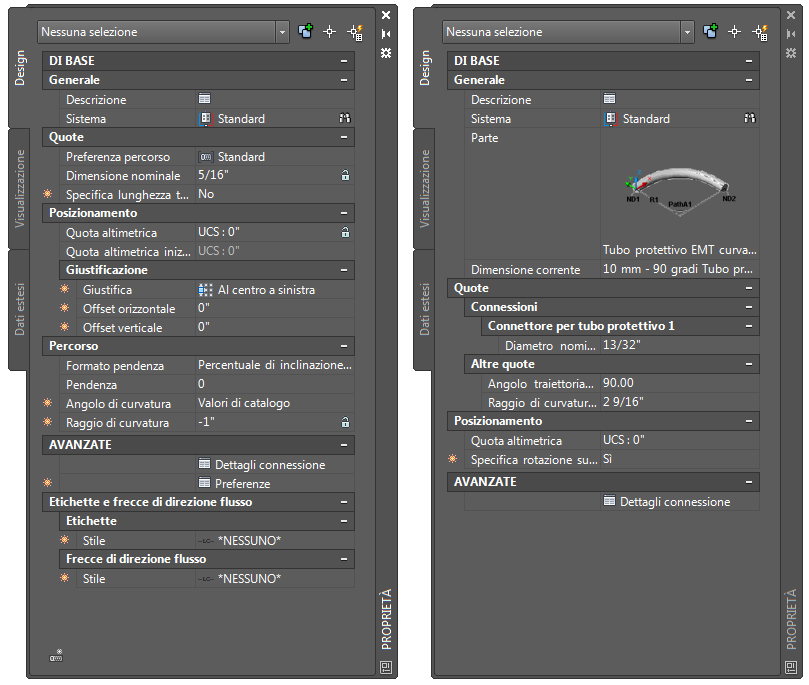

Riquadro proprietà per tubi protettivi* e raccordi di tubo protettivo

*Sono visualizzate le proprietà estese, inclusa la modalità di percorso parallelo

Passerella

È possibile utilizzare la finestra di dialogo Aggiungi passerelle per le impostazioni delle passerelle e la finestra di dialogo Aggiungi raccordi passerella per i raccordi.

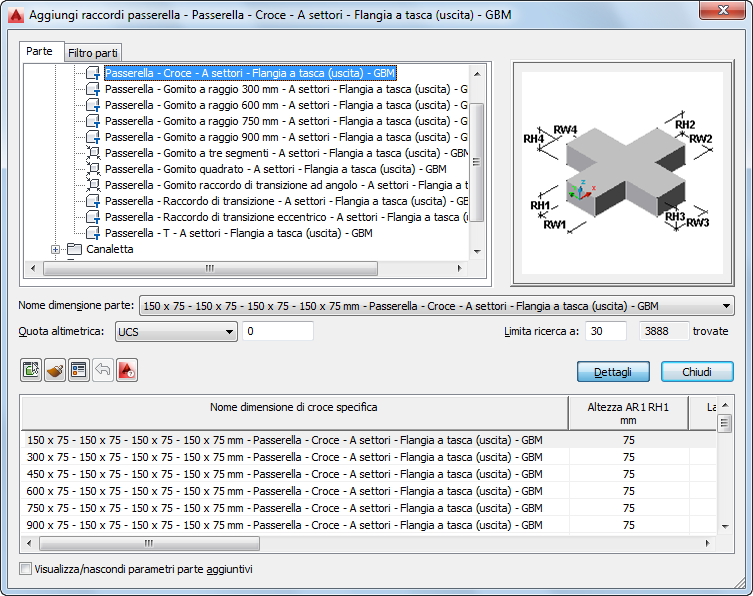

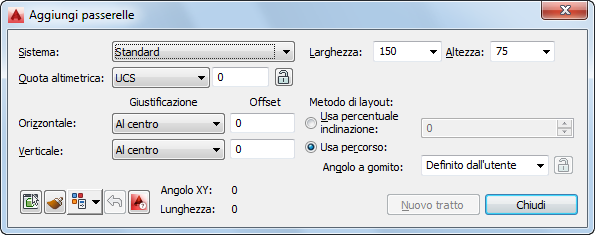

Finestre di dialogo per passerelle e raccordi di passerella

È inoltre possibile aggiungere manualmente i raccordi al disegno, operazione che risulta vantaggiosa se si desidera creare connessioni univoche ad altri tratti o attrezzature.
