Durante il processo di conversione dei blocchi in stili di dispositivo, potrebbe essere necessario modificare lo script di conversione dispositivo in uso.
Se lo script di conversione è stato inizialmente generato a seguito di una conversione di stili di dispositivo esistenti in blocchi, è necessario includere le personalizzazioni desiderate nello script prima di utilizzarlo per convertire i blocchi in nuovi stili di dispositivo.
Una volta creato uno script di conversione, è possibile modificare una o più impostazioni prima di ripetere il processo di conversione. Sebbene sia possibile modificare le impostazioni anche tramite Gestione stili, in questo modo quando la procedura di conversione viene ripetuta le impostazioni modificate vengono sovrascritte.

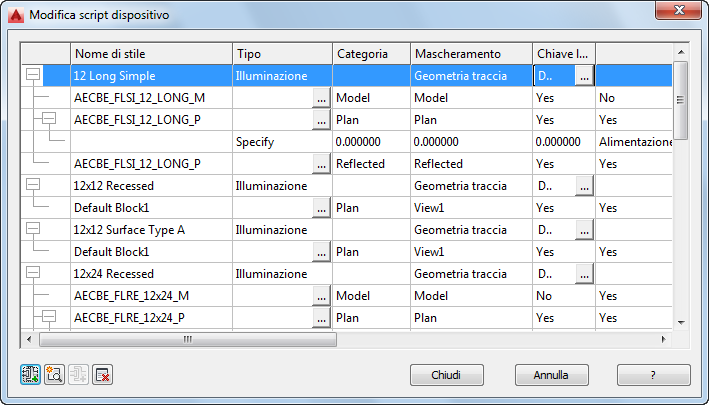

È possibile modificare uno script di conversione dispositivo utilizzando la finestra di dialogo Modifica script dispositivo.
In tale finestra di dialogo le impostazioni visualizzate cambiano in base all'oggetto selezionato nella tabella, ovvero uno stile di dispositivo, una vista dispositivo o un connettore. Ad esempio, nelle immagini seguenti i nomi delle intestazioni variano in base all'oggetto selezionato.

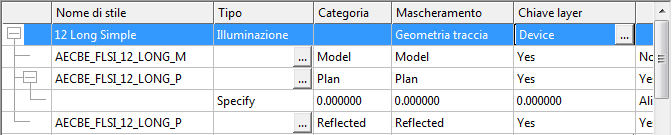

Stile selezionato

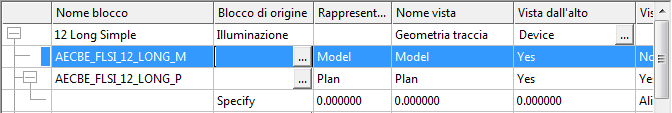

Vista selezionata

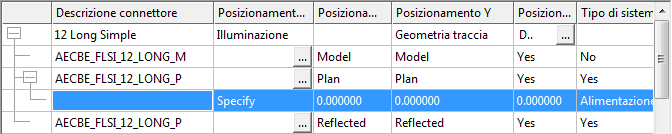

Connettore selezionato
Per modificare uno script di conversione dispositivo
- Fare clic su
.
- Nella finestra di dialogo Conversione batch dispositivi, in File script di conversione, per Percorso specificare lo script di conversione dispositivo (file CCF) da utilizzare per convertire i blocchi in stili di dispositivo. Quindi fare clic su Modifica.
- Nella finestra di dialogo Modifica script dispositivo modificare lo script:
Per... Procedere nel modo seguente... Modificare uno stile di dispositivo Selezionare lo stile e modificarne le proprietà utilizzando le opzioni disponibili. Aggiungere uno stile di dispositivo Fare clic su
, selezionare il nuovo stile, quindi modificarne le proprietà. Modificare una vista per uno stile di dispositivo Selezionare la vista, quindi modificarne le proprietà utilizzando le opzioni disponibili. Ad esempio, è possibile specificare un blocco AutoCAD® di origine diverso per la vista. A tale scopo è possibile modificare la definizione blocco nel disegno specificato nella proprietà Blocco di origine o specificare il percorso file di un altro disegno.
Aggiungere una vista ad uno stile di dispositivo Selezionare lo stile al quale aggiungere la vista, quindi fare clic su
. Selezionare la vista, quindi modificarne le proprietà. Modificare un connettore per uno stile di dispositivo Selezionare il connettore, quindi modificarne le proprietà utilizzando le opzioni disponibili. Nota: Se si utilizza uno script generato tramite il comando Scomponi dispositivi, per alcuni connettori può essere necessario specificare un valore in Posizionamento connettore. Per default nello script questa proprietà viene impostata su Specifica. È possibile selezionare:- Specificare e quindi immettere le coordinate X, Y e Z.
- Centro per posizionare il connettore al centro del blocco vista.
- Inserisci per posizionare il connettore nel punto di inserimento del blocco vista.
- Nodo per posizionare un connettore in ciascun oggetto punto AutoCAD nel blocco vista.
Aggiungere un connettore ad uno stile di dispositivo Selezionare la vista a cui aggiungere il connettore, quindi fare clic su
. Selezionare il connettore, quindi modificarne le proprietà. Eliminare uno stile di dispositivo, una vista o un connettore Selezionare lo stile, la vista o il connettore, quindi fare clic su
. Per semplificare la procedura di modifica dello script, le sezioni seguenti mostrano le parti dell'interfaccia utente in cui configurare tali proprietà dello stile di dispositivo. Per ulteriori informazioni sulle impostazioni di uno stile di dispositivo, vedere Configurazione di stili per i dispositivi e Configurazione degli stili.
- Fare clic su Chiudi per salvare le modifiche e tornare alla finestra di dialogo Conversione batch dispositivi per creare gli stili di dispositivo.
Per ulteriori informazioni, vedere Conversione di blocchi in stili di Dispositivo.
Proprietà dello stile

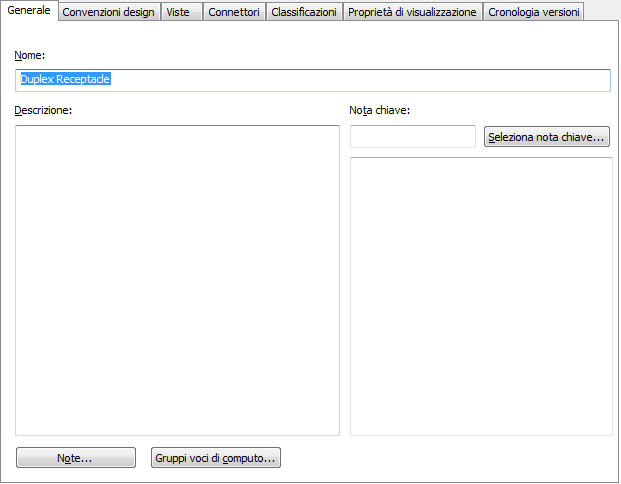

La proprietà relativa al nome stile nello script di conversione dispositivo viene visualizzata nella scheda Generale di Gestione stili. Nella scheda la proprietà si chiama Nome.

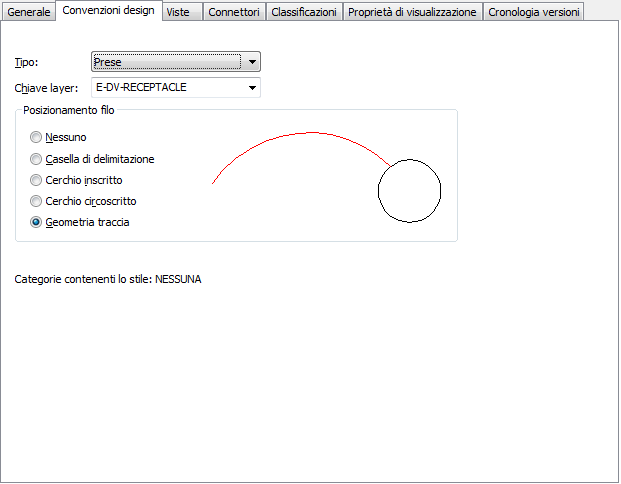

Le proprietà relative a tipo, chiave layer e mascheramento nello script vengono visualizzate nella scheda Convenzioni design di Gestione stili. Nella scheda la proprietà di mascheramento si chiama Posizionamento filo.
La proprietà categoria dello script non viene visualizzata in Gestione stili. Le categorie dispositivo rappresentano il meccanismo in base al quale si raggruppano i dispositivi (stili di dispositivo) nel foglio di lavoro Seleziona dispositivo per semplificare lo scorrimento dei dispositivi disponibili. In tale foglio di lavoro è possibile creare e gestire categorie dispositivo. Per ulteriori informazioni, vedere Creazione di categorie in AutoCAD MEP.
Se si immette un nome nella proprietà relativa alla categoria dello script di conversione dispositivo, il dispositivo (o stile di dispositivo) corrispondente viene aggiunto alla categoria. Se la categoria non esiste, viene creata nel disegno di stile.
Proprietà di visualizzazione

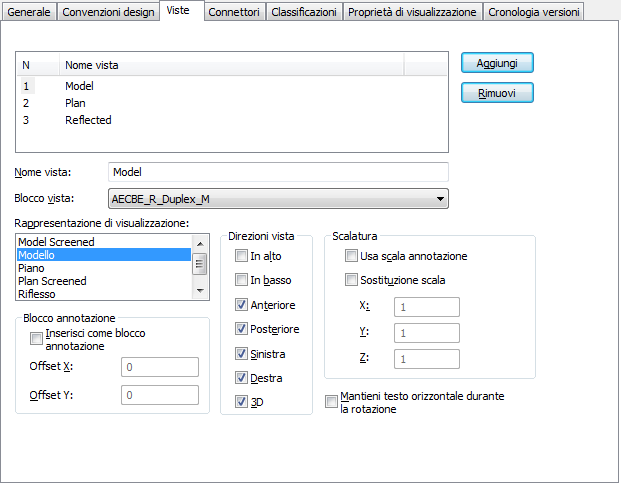

Le proprietà di visualizzazione nello script di conversione dispositivo vengono visualizzate nella scheda Viste di Gestione stili. In tale scheda, la proprietà Vista annotazione si chiama Blocco annotazione.
La proprietà relativa al blocco di origine non viene visualizzata nella scheda. Quando si crea una vista dello stile utilizzando Gestione stili, non viene richiesto di specificare il percorso file del disegno contenente il blocco AutoCAD di origine, poiché si è limitati alla selezione di un blocco nel disegno corrente.
Proprietà connettore

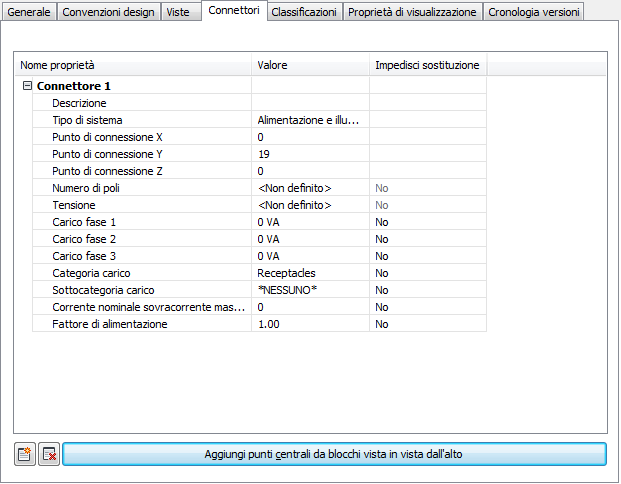

Le proprietà connettore nello script di conversione dispositivo vengono visualizzate nella scheda Connettori di Gestione stili. Nella scheda la proprietà Tipo connettore si chiama Tipo di sistema.
La proprietà relativa al posizionamento connettore dello script non viene visualizzata sulla scheda. In Gestione stili è possibile specificare solo una posizione connettore immettendo le coordinate X, Y e Z o posizionando il connettore al centro del blocco utilizzando le opzioni illustrate nell'immagine.
