Conversione di modelli 3D in asset della fabbrica
La nuova opzione Converti in asset di Inventor di convertire rapidamente i dati in asset della fabbrica per posizionarli nei progetti di layout. Se, ad esempio, un fornitore invia modelli 3D di attrezzature che si desidera valutare o sottoporre al rilevamento delle collisioni, è possibile utilizzare questa funzionalità per convertire rapidamente i modelli CAD importati in asset della fabbrica.
Dopo aver aperto un modello, il processo di conversione:
- Consente di creare un asset per ogni modello selezionato.
- Consente di pubblicare gli asset nella libreria degli asset.
- Consente di sostituire i modelli selezionati con gli asset appena creati, se indicato.
Argomenti della Guida correlati:
Inventor Factory: Conversione di componenti di assieme in asset
Pubblicazione batch di blocchi di AutoCAD come asset

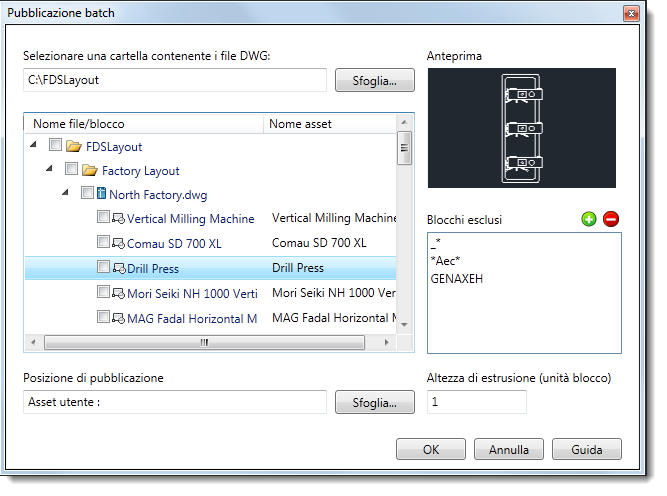

Convertire rapidamente e facilmente i blocchi nei file DWG esistenti in asset della fabbrica. Fare clic su Pubblicazione batch per visualizzare file DWG nella struttura del file corrente e selezionare uno o più blocchi da convertire.
Pubblicazione batch si trova nel menu a discesa Asset della fabbrica.
Argomenti della Guida correlati:
AutoCAD Factory: Conversione di blocchi in asset
Esplosione batch di blocchi per la modifica di asset
La funzione Esplosione batch nel menu a discesa Asset della fabbrica consente di separare o "esplodere" i blocchi contenenti asset nidificati in modo che sia possibile apportare modifiche agli asset. Questa opzione viene anche fornita automaticamente con la sincronizzazione con Inventor o Navisworks.
Argomenti della Guida correlati:
AutoCAD Factory: Esplosione batch di blocchi per la modifica di asset

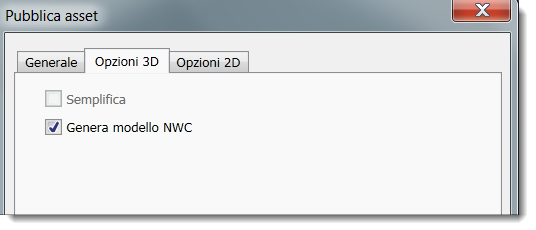

Aggiunta di opzioni di pubblicazione 3D in Inventor Factory
- Semplifica: selezionare questa opzione per pubblicare un assieme come parte singola. La selezione di questa opzione consente di migliorare le prestazioni e di semplificare la gestione dei file in quanto viene creato un numero inferiore di file durante il processo di conversione e quando si posiziona l'asset nei layout.
- Genera modello NWC: selezionare questa opzione se si utilizza Navisworks e si desidera generare un modello compatibile con Navisworks durante la pubblicazione di un asset. La selezione di questa opzione consente anche di velocizzare la funzione Sincronizza Navisworks di AutoCAD.
Argomenti della Guida correlati:
Inventor Factory: Pubblicazione di asset della fabbrica
