Analisi e modifica delle fondazioni pilone

Scegliere uno stile fondazioni pilone per il ponte da un catalogo di componenti parametrici per fondazioni pilone, quindi modificare le impostazioni secondo le esigenze.

1. Selezionare il ponte e fare di nuovo clic sulla fondazione pilone per selezionarla.
Suggerimento: Per semplificare la visualizzazione e la modifica di un pilone o una fondazione pilone, è possibile attivare o disattivare la trasparenza dell'impalcato del ponte, regolare l'opacità della superficie del terreno o persino nascondere il layer del terreno.
• Fare clic su per attivare/disattivare la trasparenza dell'impalcato del ponte.
• Fare clic su per alternare tra un'opacità della superficie del 50% e del 100%.
• Fare clic su per gestire la visibilità del layer del terreno.

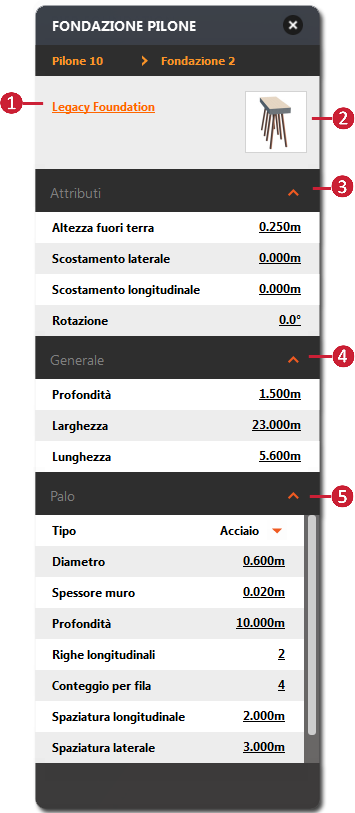

2. Quando si seleziona una fondazione pilone, verrà visualizzata la relativa scheda delle risorse.

Selezionare il nome stile del componente fondazione pilone arancione per scegliere un altro stile di componente fondazione pilone parametrica nel catalogo. Fare clic sull'immagine di anteprima per visualizzare una vista più dettagliata dello stile componente pilone corrente. Modificare gli attributi, ad esempio la rotazione, l'offset e l'altezza al di sopra del livello del terreno in modalità di modifica. Modificare le impostazioni generali, ad esempio la profondità, la larghezza e la lunghezza in modalità di modifica. Modificare le proprietà specifiche dello stile componente fondazione pilone, ad esempio le impostazioni dei Pali, in modalità di modifica. Queste opzioni possono variare a seconda dello stile componente fondazione pilone scelto.
