Scegliere uno stile di spalla per il ponte da un catalogo di stili di spalla parametrici e modificare le proprietà della spalla.
- Selezionare il ponte e fare di nuovo clic sulla spalla per selezionarla. Suggerimento: Per semplificare la visualizzazione e la modifica di una spalla, è possibile attivare o disattivare la trasparenza dell'impalcato del ponte, regolare l'opacità della superficie del terreno o persino nascondere il layer del terreno.
- Fare clic su
per attivare/disattivare la trasparenza dell'impalcato del ponte. - Fare clic su
per regolare l'opacità della superficie del terreno. - Fare clic su
per gestire la visibilità del layer del terreno.
- Fare clic su
-

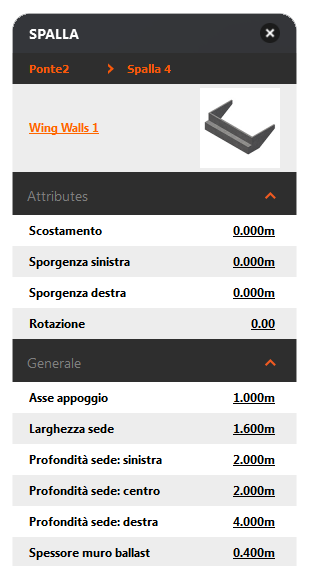

Quando si seleziona una spalla, verrà visualizzata la relativa scheda delle risorse.
- Selezionare il nome dello stile del componente Spalla per scegliere un altro stile di componente spalla parametrico nel catalogo.

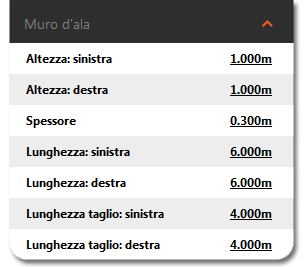

Nota: Le spalle dello stile Muro d'ala presentano proprietà modificabili aggiuntive nella relativa scheda delle risorse:

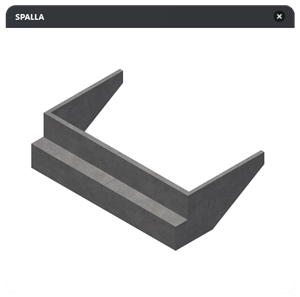

- Fare clic sull'immagine di anteprima nella scheda delle risorse Spalla per visualizzare una vista più dettagliata dello stile di spalla corrente (Muri d'ala 1: Muri d'ala > Stile di spalla mostrato nella figura di seguito).
- È possibile modificare attributi quali la rotazione e l'offset in modalità di modifica.
- È possibile modificare le proprietà Generale in modalità di modifica. Ad esempio, è possibile estendere la dimensione dei muri d'ala per creare un muro di sostegno.
- Selezionare il nome dello stile del componente Spalla per scegliere un altro stile di componente spalla parametrico nel catalogo.
Guida per i video
Per un ulteriore supporto per la revisione e la modifica delle spalle dei ponti, prendere visione di Aggiornamento Bridge Design giugno 2015 (playlist video).
