È possibile eseguire analisi e controlli di progettazione su tutte le travi presollecitate dei ponti in calcestruzzo. È disponibile un servizio cloud di InfraWorks 360 che consente di verificare la resistenza strutturale delle travi di un ponte. È possibile utilizzare diversi progetti di ponti e riavviare l'analisi della linea delle travi senza utilizzare alcun credito cloud. I crediti cloud vengono utilizzati solo per la documentazione completa relativa alla progettazione delle travi (fornita in formato PDF).
Quando si seleziona un ponte in un modello o in una proposta e si avvia l'analisi della linea delle travi, viene convalidato il layout iniziale basato su regole delle travi del ponte e i progetti dell'utente vengono confrontati con gli standard di progettazione disponibili, tra cui standard AASHTO LRFD, britannici, australiani ed Eurocodici.
InfraWorks 360
|
|

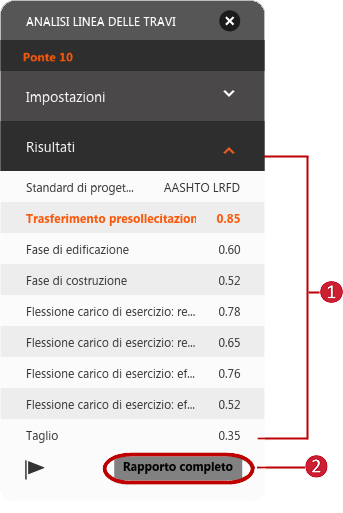

- I risultati principali possono essere visualizzati nell'area di disegno. L'operazione non richiede crediti cloud.
Per ulteriori informazioni, vedere Analisi di linee di travi precompresse.
- Quando lo si desidera, è possibile utilizzare crediti cloud per acquistare una documentazione completa di progettazione delle travi per il ponte in calcestruzzo selezionato. Quando si seleziona Rapporto completo, nel modello di InfraWorks 360 viene creata una nuova proposta, affinché sia possibile confrontare i progetti. Prima di acquistare il rapporto completo, è possibile visualizzare o scaricare un campione a lunghezza totale in formato PDF. Vedere Rapporto di esempio di analisi linea delle travi.
Nota: Quando si acquista il rapporto completo, Analisi linea delle travi consente inoltre di generare un modello completo del ponte che è possibile aprire e utilizzare anche con la versione indipendente di Autodesk Structural Bridge Design.
- Dopo aver completato l'analisi della linea delle travi, fare clic sull'icona accanto al pulsante Rapporto completo.
- Se Autodesk Structural Bridge Design 2016 è installato, il modello della linea delle travi contenente la trave selezionata verrà aperto direttamente nell'applicazione, affinché sia possibile continuare con la progettazione dettagliata. Se l'applicazione non è installata, si verrà indirizzati ad un sito Web nel quale è possibile ottenere ulteriori informazioni su Autodesk Structural Bridge Design.
Per ulteriori informazioni sui crediti cloud, vedere Domande frequenti sui crediti cloud di Autodesk A360.
|
Informazioni aggiuntive
La documentazione completa relativa alla progettazione delle travi che è possibile acquistare utilizzando crediti cloud viene elaborata da Autodesk Structural Bridge Design, un servizio cloud che consente di ottimizzare la progettazione dei ponti modellati in InfraWorks 360.
