Utilizzo delle travi

Le travi interne ed esterne sono componenti di ponti che fanno parte di gruppi di travi e possono essere modificate singolarmente. Selezionare una singola trave per esaminare e modificare i singoli stili di trave da un catalogo di stili di componente trave prefabbricata, regolare gli scostamenti o esaminare gli schemi delle travi.

È inoltre possibile eseguire Analisi linea delle travi (anteprima) per tutte le travi presollecitate di un ponte in calcestruzzo. Per ulteriori informazioni, vedere Informazioni su Analisi linea delle travi (anteprima).

Fare clic sullo stesso gruppo di travi tre volte per selezionare una trave interna o esterna in un gruppo di travi. Verrà visualizzata la scheda delle risorse Trave.

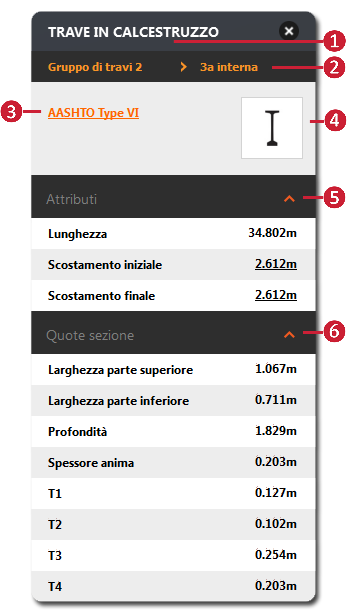

Scheda delle risorse Trave
  1. La scheda delle risorse Trave cambierà a seconda del tipo di stile del ponte. InfraWorks 360 supporta ponti con travi di acciaio e di cemento.
  2. Posizionare il cursore del mouse sul gruppo di travi o sul nome della trave per visualizzare e/o selezionare il gruppo di travi o la trave desiderata.
  3. Fare clic su nella barra delle utilità per attivare la modalità di modifica. Fare clic sul nome del tipo di trave arancione per aprire il catalogo di stili Seleziona componente. Fare doppio clic su uno stile di trave per modificare lo stile di componente trave corrente.
  4. Fare clic sull'immagine di una trave per visualizzare uno schema relativo ad essa.
  5. Modificare direttamente lo scostamento iniziale e finale della trave in modalità di modifica.
  6. Le quote delle sezioni di trave sono valori di sola lettura nella scheda delle risorse Trave.

Ulteriori suggerimenti

La posizione della progressiva iniziale e finale di una trave viene determinata dall'ordine in cui è stata disegnata la strada di progettazione correlata. La progressiva iniziale di una trave rappresenta il punto più vicino al punto iniziale della strada. Quando si guarda dalla progressiva iniziale alla progressiva finale di un ponte un gruppo di travi o una trave, la direzione laterale positiva di uno scostamento rimane a destra.

È possibile esaminare e modificare le proprietà di una trave mediante la tavolozza Proprietà. Selezionare la trave, fare clic con il pulsante destro del mouse e scegliere Proprietà. Attivare la modalità di modifica e fare clic nei campi che si desidera modificare.
