È possibile selezionare il raggio da un intervallo di valori oppure trascinare i punti di tangenza della curva o i manipolatori del punto medio.
Come selezionare il raggio da un intervallo di valori
- Fare clic su Modifica
.
- Selezionare la strada.

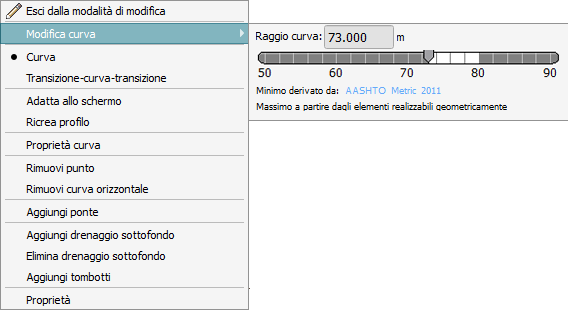

- Fare clic con il pulsante destro del mouse sulla curva da modificare. Scegliere Modifica curva.
- Modificare il raggio in uno dei seguenti modi:
- Trascinare il dispositivo di scorrimento fino ad ottenere il raggio desiderato.
- Immettere un valore nella cella Raggio curva.
Nota: I valori di raggio geometricamente possibili per la curva vengono visualizzati lungo il dispositivo di scorrimento. Se viene immesso un valore che non rientra nell'intervallo risolvibile, viene visualizzato un messaggio di avvertimento.
Come trascinare i manipolatori della curva per regolare il raggio
- Fare clic su Modifica .
- Selezionare la strada.
- Trascinare uno dei manipolatori, come illustrato, per modificare il raggio della curva.
In alternativa, è possibile immettere un valore di raggio nella barra degli strumenti.
Nota: I manipolatori della curva non sono disponibili per i gruppi di transizione delle curve di transizione.
