Assegnazione di temi alle nuvole di punti

I temi della nuvola di punti consentono di confrontare le distribuzioni della nuvola di punti in base alla quota altimetrica, alla classificazione, ad un singolo colore, all'intensità, all'intensità unita alla quota altimetrica o alla direzione di una faccia. È possibile regolare la dimensione punto e la densità dei dati della nuvola di punti mediante Opzioni applicazione.

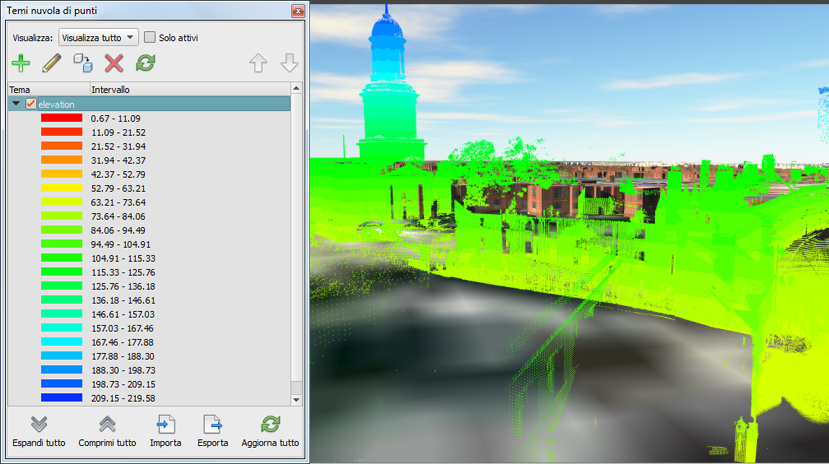

1. Fare clic su per aprire la tavolozza Temi nuvola di punti.
2. Fare clic su (Aggiungi nuovo tema).
3. Nella sezione Parametri tema, procedere come indicato di seguito:
   • Immettere un nome per il tema.
   • Selezionare un tipo di analisi. Per ulteriori informazioni, vedere la sezione Suggerimenti avanzati di seguito.
   • Indicare il numero di regole.

     Un numero superiore di regole produce una transizione più lineare tra i colori.

4. Per assegnare temi in base alla quota altimetrica o alla classificazione, in Intervallo colori selezionare un tipo di tavolozza predefinito o specificare un colore in Da colore e A colore.

   Se si specifica un colore iniziale e un colore finale, in InfraWorks 360 viene creata una gradazione di colore tra il primo colore del tema (Da colore) e la selezione A colore. La gradazione di colore viene visualizzata nell'area Anteprima.

5. Per cambiare qualsiasi colore del tema, fare doppio clic sulla relativa barra del colore e specificare un colore alternativo.

Suggerimenti avanzati

Sono disponibili i seguenti tipi di analisi:

Normale	Il termine "normale" si riferisce alla direzione di una faccia, ortogonale rispetto alla relativa superficie. La direzione della normale indica la superficie anteriore, o esterna, della faccia. Poiché un singolo "punto" di una nuvola di punti non è dotato di facce, la normale di ogni punto di una nuvola viene derivata da altri punti che presentano una relazione piana con il punto, ad esempio i punti di un muro. Il tema Normale mostra i punti che risultano allineati visualizzando i colori assegnati ai valori X, Y e Z associati alla direzione della normale del punto. Non è possibile specificare colori per tale tipo di tema.
Quota altimetrica	Assegna temi in base all'altezza. Il valore minimo e il valore massimo vengono determinati automaticamente in base ai dati della nuvola di punti, tuttavia possono essere modificati se necessario.
Colore singolo	Se si seleziona Colore singolo, non sono disponibili ulteriori opzioni.
Classificazione	Assegna temi in base all'ID di classificazione dei dati associati alla nuvola di punti. L'opzione è disponibile solo se la nuvola di punti è stata classificata.
Intensità	Assegna temi in base all'intensità dei punti nei dati della nuvola di punti (valori di intensità normalizzati).
Quota altimetrica + intensità	Assegna temi in base all'intensità dei punti nei dati della nuvola di punti e ai valori di altezza associati. Tali temi in genere utilizzano colori diversi rispetto al tema Quota altimetrica, poiché la saturazione risulta diversa con l'aggiunta dell'intensità.
