Le aree di terreno, simili alle aree di copertura, vengono utilizzate per identificare aree di sviluppo. Le aree di terreno disegnate in un modello o in una proposta provocano il livellamento della superficie del terreno nella quale vengono disegnate. Possono essere utilizzate anche per aggiungere stili di scarpata all'area specificata. Gli stili di scarpata consentono di specificare valori di pendenza in scavo, materiale di sterro, pendenza in rilevato e materiale di riporto.
Come disegnare un'area di terreno
- Fare clic su
.
- Fare clic su uno stile di area di terreno nel catalogo Seleziona stile disegno visualizzato.
Nota:
- Se si desidera utilizzare stili di area di terreno diversi da quelli visualizzati nel catalogo Seleziona stile disegno, è possibile creare e modificare gli stili di area di terreno mediante la Tavolozza stili. Per ulteriori informazioni, vedere Informazioni sulla modifica degli stili.
- Dopo aver disegnato un area di terreno, è possibile modificarne lo stile. Gli stili di area di terreno sono disponibili nella scheda Materiale del catalogo di stili di copertura del terreno, mentre gli stili di scarpata sono disponibili nella scheda Scarpata. Per ulteriori informazioni vedere Applicazione di stili a singoli oggetti.
- Disegnare l'area di terreno nel modello o nella proposta.
Nota: Le aree di terreno provocano il livellamento della superficie del terreno nella quale vengono disegnate.
-
Azione Risultato Visualizzazione Fare clic sul punto da utilizzare come punto iniziale per l'area di terreno, quindi fare di nuovo clic per definire ogni angolo. Fare doppio clic per terminare il disegno dell'area.
Il contorno viene riempito con lo stile di area di terreno selezionato.
Come aggiungere o modificare una scarpata in un'area di terreno
- Selezionare l'area di terreno desiderata e fare clic con il pulsante destro del mouse.
- Scegliere Proprietà.

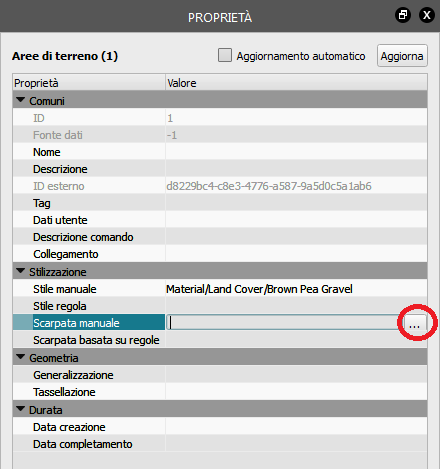

- Fare clic sul campo Scarpata manuale nella tavolozza Proprietà, quindi fare clic sul pulsante Sfoglia.
- Selezionare uno stile di scarpata nella finestra di dialogo visualizzata, quindi fare clic su OK.
- Fare clic su Aggiorna nella tavolozza Proprietà.
In alternativa, è possibile applicare uno stile ad un'area di terreno anche trascinando lo stile dalla Tavolozza stili e rilasciandolo sull'area di terreno desiderata.
Informazioni aggiuntive
Le aree di terreno rappresentano un layer informativo in Esplora modelli e le relative informazioni vengono visualizzate nella tavolozza Proprietà. Il numero di aree di terreno e le relative informazioni (ad esempio l'area) vengono visualizzati nella sezione Aree di terreno del pannello Proposte.
