Aggiunta o modifica di aree di copertura e creazione di uno scavo nel terreno

È possibile disegnare coperture in un modello o in una proposta. Le coperture vengono modellate sulla superficie del terreno e possono essere utilizzate anche per modellare il terreno, creare scavi nel terreno, specificare aree da escludere e modificare la superficie. È inoltre possibile aggiungere o modificare aree di copertura per rappresentare parchi, aree vuote, aree di parcheggio e così via.

Per eseguire il rendering di parte di un'area di terreno come scavo, utilizzare lo stile di copertura Terrain Hole. Tale stile risulta utile per ritagliare aperture rettangolari con bordi netti in una superficie. Ad esempio, se è in corso la modellazione di una linea ferroviaria, consente di visualizzare le entrate della stazione interrate.

Nota: È possibile aggiungere o modificare aree di terreno anche in un modello o in una proposta. Le aree di terreno livellano automaticamente la superficie del terreno. Gli stili di scarpata consentono di specificare le proprietà di scavo, riporto e materiale desiderate.

Come aggiungere un'area di copertura o uno scavo nel terreno

1. Fare clic su .
2. Fare clic su uno stile di copertura per selezionarlo e utilizzarlo. Selezionare uno stile di copertura Terrain Hole se si desidera uno scavo nel terreno.
   Nota:

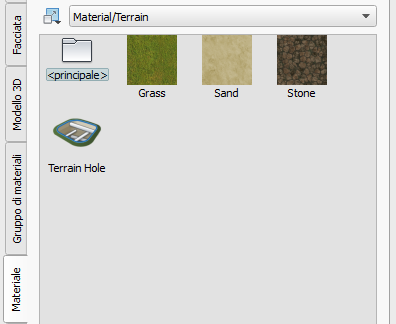

   • Nel catalogo di stili Materiali/Terreno, sono disponibili tre texture di terreno multiscala come stili di materiali.

   • Se si desidera utilizzare stili diversi da quelli visualizzati nel catalogo Seleziona stile disegno, è possibile creare e modificare stili copertura mediante la Tavolozza stili. Per ulteriori informazioni, vedere Informazioni sulla modifica degli stili.
   • Dopo avere disegnato una copertura, è possibile modificarne lo stile. Per ulteriori informazioni, vedere Applicazione di stili a singoli oggetti.
3. Disegnare l'area di copertura nel modello o nella proposta.
   Nota: Per appiattire un'area di copertura, vedere Livellamento di un'area.

   Azione	Risultato	Visualizzazione
   Fare clic sul punto da utilizzare come punto iniziale per l'area di copertura, quindi fare clic in corrispondenza di ogni angolo. Fare doppio clic per terminare il disegno dell'area.	Il contorno viene riempito con lo stile di copertura selezionato.

Le aree di copertura rappresentano un layer informativo in Esplora modelli e le relative informazioni vengono visualizzate nella tavolozza Proprietà. Il numero di aree di copertura e le relative informazioni (ad esempio l'area) vengono visualizzati nella sezione Coperture del pannello Proposte.

Suggerimenti avanzati

Se si assegna un colore trasparente alla copertura, durante il rendering alla copertura verrà assegnato un materiale trasparente. Se nell'area sono presenti altri oggetti copertura ai quali sono assegnati materiali non trasparenti, con l'applicazione della copertura trasparente tali materiali vengono visualizzati.

Per risultati visivi ottimali, è possibile assegnare una texture del terreno multi-scala (erba, sabbia o pietra nel catalogo Materiali/Terreno) ad uno stile di area di copertura.
