Nel modello di dati Gas sono disponibili i componenti seguenti:
| Componente modello di dati Gas | Classi di entità geografiche |
|---|---|
|
Geometria di rete |
La geometria di rete relativa ai nodi viene memorizzata nella classe di entità geografiche GA_POINT, quella relativa ai segmenti nella classe di entità geografiche GA_LINE. Queste classi contengono soltanto la geometria, non gli attributi. Le informazioni attributo sono correlate alle entità geografiche gas. Le righe di queste tabelle sono gestite dall'utilità API. Evitare di modificare le classi di entità geografiche della geometria introducendo colonne cliente. Le classi di entità geografiche della geometria creano la topologia di rete. |
|
Topologia di rete |
La topologia di rete è contenuta nelle classi di entità geografiche _NNOD (nodi topologia) e _NLNK (collegamenti topologia). Solo le classi di entità punto dell'argomento Punto e la classe di entità geografiche tubo dell'argomento Tubo appartengono alla topologia della rete di distribuzione del gas. Le altre classi di entità geografiche, ad esempio gli argomenti Protezione, Manufatto e Installazione o la classe di entità geografiche Danno dell'argomento Tubo, non appartengono alla topologia della rete. |
|
Oggetti Gas |

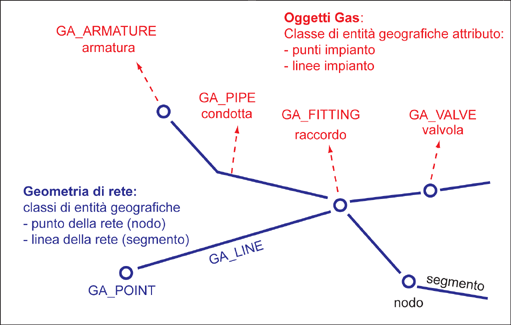

Gli oggetti Gas relativi ai punti dell'impianto sono memorizzati nelle classi di entità geografiche attributo GA_POINT.FID_ATTR, quelli relativi alle linee dell'impianto nelle classi di entità geografiche attributo GA_LINE.FID_ATTR. Sono correlati alla classe di entità geografiche della linea o del punto della geometria. |
|
Cavi di controllo |
La geometria per i cavi di controllo è memorizzata nelle classi di entità geografiche GA_C_LINE e GA_C_POINT. Gli attributi sono memorizzati nelle classi di entità geografiche GA_C_CABLE e GA_C_CABLE_POINT. Le classi di entità geografiche della geometria creano la topologia di rete. |
|
Tabelle del modello |
Nelle tabelle del modello sono memorizzati vari tipi di un elemento di rete specifico. Sono disponibili in corrispondenza della voce Produttore nell'argomento Amministrazione e sono contrassegnati con il suffisso _MODEL. Vedere anche Modello di dati: tabelle modello. |
|
Quotatura |
La quotatura è memorizzata nelle classi di entità geografiche con i suffissi _L, _P e _HL. Tali suffissi denotano rispettivamente linee, punti e linee guida. |
|
Domini |
Le tabelle di dominio presentano il suffisso _TBD e contengono gli elenchi dei valori di attributo disponibili per le caselle combinate dei moduli. |
|
Etichette |
Le tabelle delle etichette hanno il suffisso _TBL e contengono etichette delle entità geografiche. |
|
Regole di entità geografica |
Le regole di entità geografica lato client consentono di personalizzare il funzionamento. Per ulteriori informazioni, vedere Organizzazione di funzioni ed entità geografiche Gas. |
