Dopo l'esecuzione di un'analisi, i Risultati vengono caricati in ogni sottocaso nella struttura del modello.
Ciascun gruppo di risultati include quattro tracciati diversi caricati automaticamente in caso di analisi statiche lineari e statiche pre-sollecitazione.
- Von Mises: traccia i risultati di Von Mises con tracciato deformato.
- Spostamento: traccia i risultati dello spostamento con tracciato deformato.
- Fattore di sicurezza: traccia il fattore di sicurezza. Assicurarsi di definire i valori consentiti dei materiali e la teoria dell'errore nella finestra di dialogo dei materiali.
- Deformato: solo modello deformato (spostamenti totali).

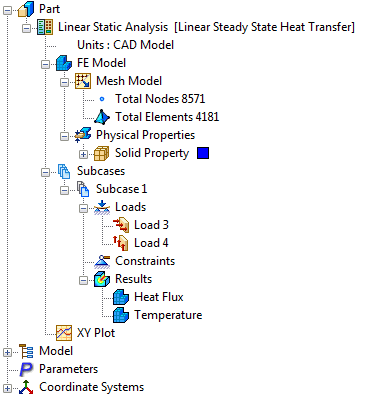

Ciascun gruppo di risultati include due diversi tracciati caricati automaticamente in caso di analisi di trasferimento termico stazionario lineare.
- Flusso di calore: tracciato del contorno per risultati di default del flusso termico.
- Temperatura: tracciato del contorno della distribuzione della temperatura.

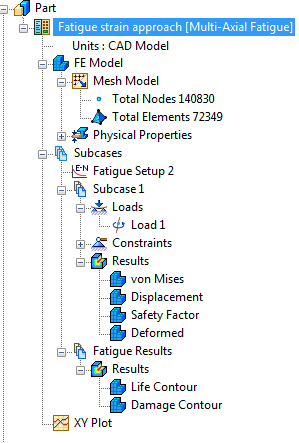

Ciascun gruppo di risultati include i Risutati per il sottocaso 1 e diversi tracciati di Risultati fatica caricati automaticamente in caso di analisi della fatica multiassiale.
- Risultati: dispone di quattro tracciati diversi caricati automaticamente.
- Risultati fatica: il tracciato del contorno per danni e durata.

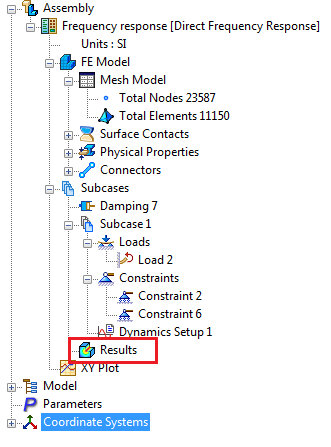

Altre analisi avranno un singolo nodo Risultati nella struttura del modello che viene spiegata in Modelli tracciato .
Tutti i tracciati illustrati sopra utilizzano i modelli elencati in Modelli tracciato nella parte inferiore della struttura con le impostazioni di visualizzazione di post-elaborazione di default.
Ciascuno di questi modelli può essere trascinato in Sottocaso/Risultati o in modalità/incremento in Sottocaso/Risultati. Sono disponibili quattro modelli ma è possibile crearne altri facendo clic con il pulsante destro del mouse su Modelli tracciato e selezionando Nuovo.

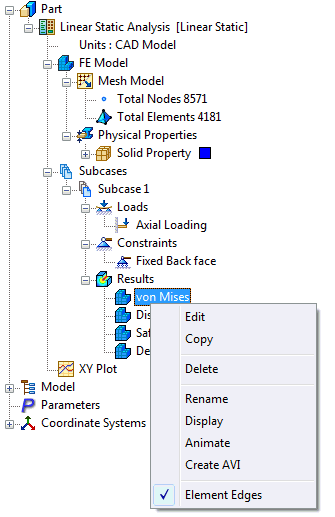

Fare clic con il pulsante destro del mouse su uno qualsiasi dei quattro tracciati oppure sul nodo singolo Risultati. Sono disponibili le seguenti opzioni:
- Modifica: consente di modificare i risultati.
- Elimina: consente di eliminare i risultati.
- Visualizza: consente di visualizzare i risultati.
- Anima: consente di animare per il singolo gruppo in base ai risultati selezionati.
- Crea AVI: consente di creare file AVI per il singolo gruppo in base ai risultati selezionati.
- Impostazioni animazione più gruppi: consente di definire l'animazione del gruppo multiplo.
- Animazione più gruppi: consente di animare più gruppi in base alle impostazioni selezionate tra quelle di animazione di più gruppi.
- Creazione AVI più gruppi: consente di creare file AVI per più gruppi in base alle impostazioni selezionate tra quelle di animazione di più gruppi.
- Spigoli elemento: consente di visualizzare gli spigoli dell'elemento.

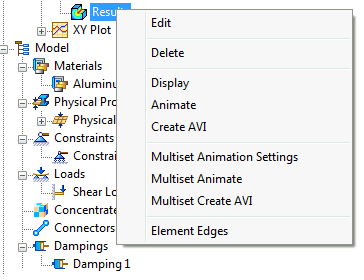

Nella finestra di dialogo che include i risultati di più gruppi è presente un separatore tra i gruppi, come indicato di seguito.
- Buckling lineare:
- Modalità normali pre-sollecitazione:
- Buckling non lineare:

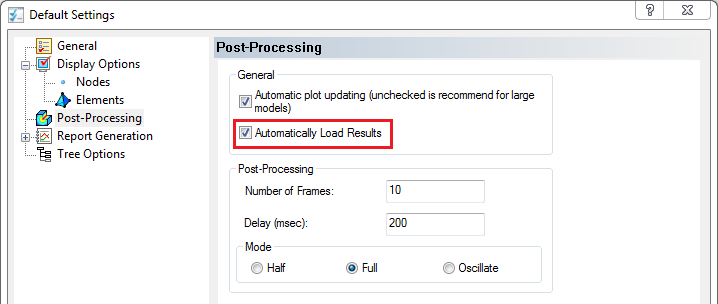

Nastran In-CAD supporta il caricamento automatico dei risultati di modelli precedentemente risolti quando si accede all'ambiente In-CAD. Per abilitare questa opzione, selezionare la casella Carica automaticamente i risultati nella finestra di dialogo Impostazioni di default, come illustrato nella figura seguente. Quando si accede all'ambiente In-CAD, i risultati disponibili vengono caricati nella cartella in cui si trova il file di modello.
