3D Structure Viewer è uno strumento di navigazione Web interattivo che consente di verificare il modello di calcolo, di visualizzare i risultati di analisi e di identificare gli avvisi generati durante l'esecuzione dei calcoli nella vista dinamica. Oltre ai tipi di risultati disponibili in Revit, esso consente di visualizzare ulteriori tipi di risultati per un modello e di analizzare i risultati dettagliati per ogni elemento.
Accesso
È possibile accedere a 3D Structure Viewer nella pagina Modello del sito Web Autodesk® 360 Structural Analysis. Fare clic su
(3D Structure Viewer) nella tabella per ciascuna analisi portata a termine nel modello.
3D Structure Viewer è anche disponibile nel rapporto per l'analisi selezionata, nelle seguenti aree:
- Vista generale
- Modello della struttura (solo in un rapporto di analisi statica)
- Elenco di avvisi rilevati durante l'analisi. Nota: È inoltre possibile fare clic sul collegamento dell'avviso selezionato nell'elenco per aprire la vista 3D corrispondente.
Panoramica

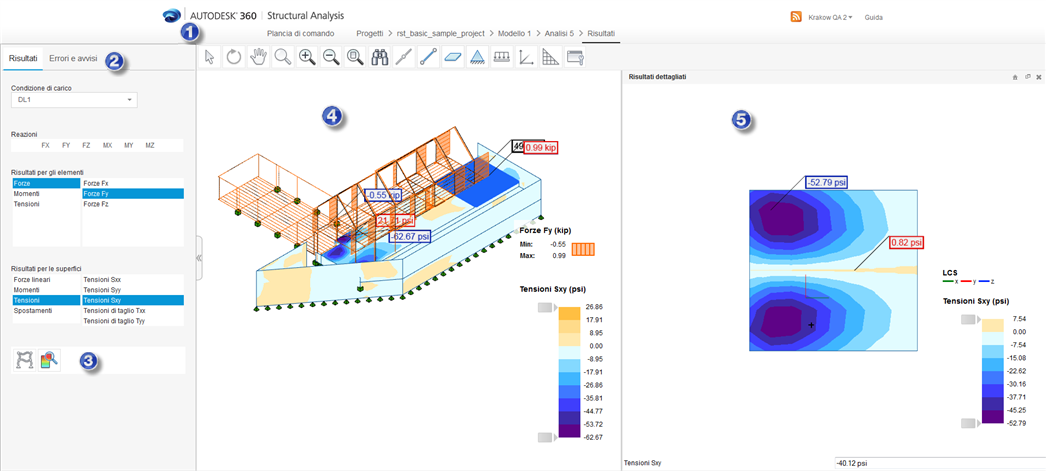

- 1. Navigazione e impostazioni
-
Contiene i comandi che consentono di manipolare il modello nella vista e di specificare le impostazioni di visualizzazione per il modello e i risultati. Vedere: Manipolazione e impostazioni del modello in 3D Structure Viewer.
- 2. Schede
-
- Risultati.
Consente di visualizzare un elenco di risultati in base al tipo di analisi eseguita: statica o gravità. È inoltre possibile visualizzare gli stessi tipi di risultati in Revit.
- Errori e avvisi
Consente di visualizzare gli errori e gli avvisi riportati durante l'analisi in una vista 3D. Questa scheda viene visualizzata per le analisi che contengono errori o avvisi rilevati durante i calcoli. Gli elementi del modello che generano errori o avvisi sono contrassegnati con gli ID elemento di Revit.
Vedere Visualizzazione dei risultati di Structural Analysis in 3D Structure Viewer.
- Risultati.
- 3. Ulteriori risultati disponibili solo sul sito Web
-
Solo sul sito Web è possibile visualizzare ulteriori tipi di risultati e analizzarli. Non è possibile scaricarli in Revit. I tipi di risultati disponibili variano a seconda del tipo di analisi. È inoltre possibile visualizzare i risultati dettagliati per un elemento selezionato nella vista. Vedere: Risultati in 3D Structure Viewer e Visualizzazione dei risultati di Structural Analysis in 3D Structure Viewer.
- 4. Vista 3D

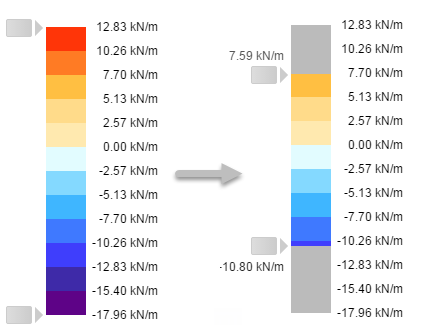

- Si tratta di un modello di calcolo in una vista 3D, che consente di visualizzare il tipo di risultato selezionato per il modello. È possibile specificare le impostazioni di visualizzazione nella finestra di dialogo Impostazioni. Per limitare l'intervallo di valori dei risultati, fare clic e tenere premuto il pulsante sinistro del mouse sugli intervalli della legenda, quindi spostarli verso l'alto e verso il basso.
- 5. Vista Risultati dettagliati
- La vista Risultati dettagliati viene visualizzata quando si fa clic sull'icona
Esplora risultati dettagliati. Essa visualizza valori estremi del tipo di risultato selezionato, mappe (per elementi di superficie) e diagrammi (per elementi) per un elemento selezionato nella vista 3D (4). È inoltre possibile visualizzare i risultati in corrispondenza dei punti che si selezionano.
Requisiti
Per eseguire 3D Structure Viewer è necessario utilizzare un browser con tecnologia WebGL.
Se la tecnologia WebGL non è supportata, le informazioni appropriate vengono visualizzate nel visualizzatore. Per ulteriori informazioni su WebGL, vedere www.khronos.org/webgl.
