Quando si disegna un tubo protettivo, Revit aggiunge automaticamente dei raccordi.
Utilizzare la seguente procedura per aggiungere manualmente raccordi per tubi protettivi ad un percorso o ad un segmento esistente.
- Fare clic sulla scheda Sistemi
gruppo Elettrico
Raccordi tubo protettivo. - Nel Selettore di tipo, selezionare il tipo di raccordo di tubo protettivo da posizionare. Suggerimento: Nella barra delle opzioni, è possibile ruotare il raccordo durante il posizionamento.

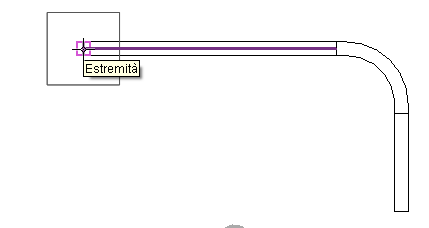

- Nell'area di disegno, fare clic sul punto finale del tubo protettivo in cui si desidera posizionare il raccordo.
- Per terminare l'operazione, fare clic su Modifica.
