Disegno di un percorso di tubo protettivo

  1. Aprire la vista in cui si desidera posizionare il tubo protettivo.
  2. Fare clic sulla scheda Sistemigruppo Elettrico Tubo protettivo.
  3. Nel Selettore di tipo, selezionare il tipo di tubo protettivo (con o senza raccordi) da posizionare.
  4. Nella barra delle opzioni, specificare il diametro, l'offset o il raggio di curvatura.
  5. Nella barra multifunzione, verificare che l'opzione Etichetta al posizionamento sia selezionata per assegnare automaticamente etichette al tubo protettivo. Specificare quindi le seguenti opzioni di assegnazione delle etichette nella barra delle opzioni:
    Per... Procedere come segue...
    modificare l'orientamento dell'etichetta selezionare Orizzontale o Verticale.
    caricare etichette aggiuntive fare clic su Etichette.
    inserire una linea direttrice tra l'etichetta e il tubo protettivo selezionare Direttrice.
    modificare la lunghezza di default della linea direttrice immettere un valore nella casella di testo a destra della casella di controllo Direttrice.
  6. Nella barra multifunzione, selezionare le opzioni di posizionamento.

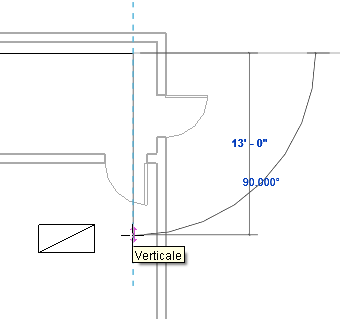

  7. Nell'area di disegno, fare clic per specificare il punto iniziale del percorso di tubo protettivo, quindi spostare il cursore e fare clic per specificare i punti lungo il percorso.

    Una curvatura viene aggiunta automaticamente al segmento come necessario.

    Quando si disegna un tubo protettivo con raccordi, vengono visualizzate le linee di connessione per i raccordi.

  8. Per disegnare un tubo protettivo verticale, specificare il punto iniziale del percorso di tubo protettivo, quindi nella barra delle opzioni, specificare il valore di offset e continuare a disegnare il percorso.

    I simboli di alzata e caduta vengono inseriti come necessario.

  9. Per completare il percorso di tubo protettivo, fare clic su Modifica.
  10. Gli elementi di un tubo protettivo vengono visualizzati con linee d'asse in una vista con linee nascoste.

    Per default, le linee d'asse sono disattivate nei modelli statunitensi.
