È possibile aggiungere tubi protettivi paralleli ad un tratto di tubo protettivo esistente collegato tramite un connettore di superficie ad un'attrezzatura oppure ad una passerella.
- Aprire la vista in cui si desidera aggiungere i tubi protettivi paralleli.
- Fare clic sulla scheda Sistemi
gruppo Elettrico
Tubi protettivi paralleli. - Nella barra multifunzione, specificare le seguenti opzioni:
Per... Procedere come segue... disegnare tubi protettivi paralleli utilizzando il raggio di curvatura del tubo protettivo originale fare clic su
Stesso raggio di curvatura. utilizzare un raggio di curvatura variabile per disegnare tubi protettivi paralleli Nota: Questa opzione è disponibile solo per i tubi protettivi senza raccordi.fare clic su

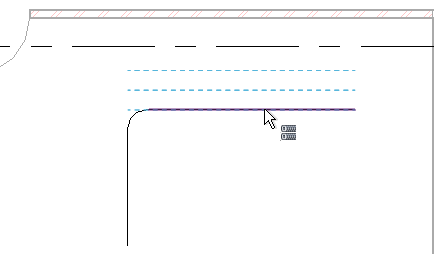

Raggio di curvatura concentrico. modificare il numero di default di percorsi di tubi di protettivi orizzontali o verticali immettere un valore nella casella di testo a destra di Numero orizzontale o Numero verticale. modificare l'offset di default per percorsi di tubi protettivi orizzontali o verticali immettere un valore nella casella di testo a destra di Offset orizzontale o Offset verticale. - Nell'area di disegno, spostare il cursore su un tubo protettivo esistente per evidenziare un segmento. Quando si sposta il cursore su un lato qualsiasi del tubo protettivo esistente, viene visualizzato un contorno per i tubi protettivi paralleli.
- Fare clic per posizionare il tubo protettivo parallelo.
- Per completare il percorso di tubi protettivi paralleli, fare clic su Modifica.

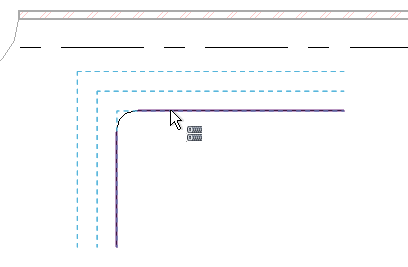

Premere TAB per selezionare l'intero percorso di tubo protettivo.
