È possibile utilizzare strumenti di disegno comuni per il posizionamento manuale delle forme dell'armatura in un host valido.
I disegni dell'armatura vengono mappati ad una forma esistente quando condividono i seguenti attributi:
- Numero di segmenti di linea
- Forma dei segmenti di linea uniti
- Numero di ganci
- Direzione dei ganci
- Dimensioni della curvatura dei ganci
- Tipo di forma: standard o staffa
Se il disegno non corrisponde ad alcuna forma esistente, nel Browser forme di armatura e nel menu a discesa Tipo di forma dell'armatura verrà creata una nuova forma.
- Fare clic sulla scheda Struttura
gruppo Rinforzo
(Armatura). - Fare clic sulla scheda Modifica | Posiziona armaturagruppo Orientamento di posizionamento (o Prospettiva di posizionamento)
(Disegna armatura). - Quando richiesto, selezionare un elemento che fungerà da host dell'armatura.
- Disegnare la forma dell'armatura mediante gli strumenti di disegno disponibili.

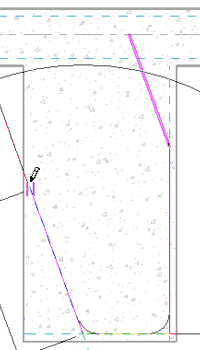

Disegno di una forma dell'armatura
- Aggiungere ganci alle estremità della forma dell'armatura.

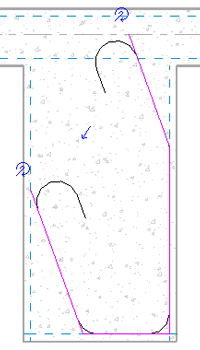

Aggiunta di ganci dell'armatura ad una forma disegnata

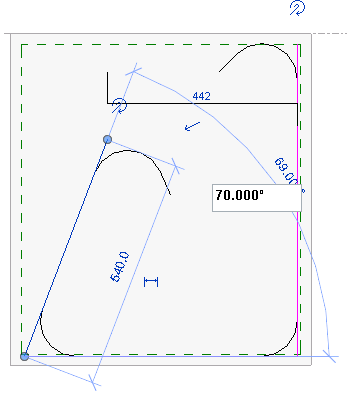

- Posizionare e orientare i ganci dell'armatura. Suggerimento: Durante la modifica dei segmenti nella modalità di disegno, è possibile definire manualmente le lunghezze e le quote angolari facendo clic sulle quote temporanee e immettendo un nuovo valore. Tali valori possono essere resi permanenti.
- Fare clic sulla scheda Modifica | Crea disegno armaturagruppo Modalità
(Termina modalità di modifica) per accettare il disegno e posizionare la nuova forma. La nuova forma dell'armatura viene regolata eseguendo lo snap al riferimento di copriferro. Nota: Le quote vengono perse quando l'armatura viene convertita in una forma.
