Scopo di questo passaggio è comprendere l'effetto della modifica della velocità di ingresso. Utilizzeremo i risultati di questo passaggio per valutare la caduta di pressione risultante e il gradiente di temperatura di uscita nei passaggi successivi.
Eseguiremo uno scenario con valori di velocità di ingresso ridotti. A tal fine, copieremo lo scenario originale (utilizzando la funzione Clona), modificheremo la condizione al contorno di ingresso sullo scenario clonato, quindi lo eseguiremo.
La funzione Clona è molto comoda perché consente di copiare tutte le impostazioni dello scenario. Modificheremo solo due impostazioni e utilizzeremo le altre come specificato.

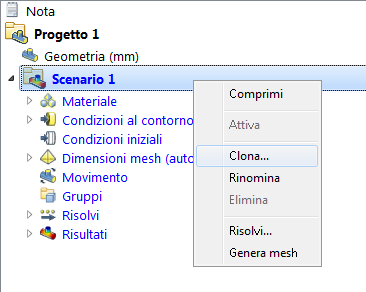

Per clonare lo scenario, fare clic con il pulsante destro del mouse su di esso, quindi fare clic su Clona...

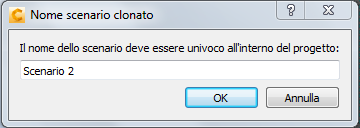

Quando richiesto, assegnare un nome univoco allo scenario.
Nella scheda Imposta, fare clic su Condizioni al contorno.

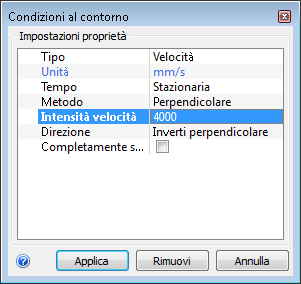

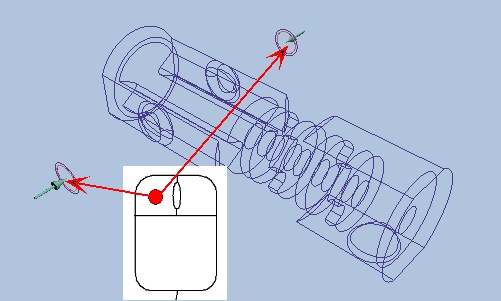

Modificare la condizione al contorno di velocità di ingresso selezionando i due ingressi e modificando la velocità su entrambe a 4000 mm/s.
Nella scheda Imposta, fare clic su Risolvi:
Iterazioni da eseguire = 100
Continua da = 0
Fare clic su Risolvi per avviare l'analisi.
Viene visualizzata una finestra di dialogo in cui viene chiesto se si desidera eliminare tutti i risultati dopo l'iterazione 0. Fare clic su Sì.
Il passaggio successivo vede il confronto dei risultati dei due scenari nel Centro decisioni.
