[設定パラメータ]タブはボルト締結の定義に使用されます。ここにはプレート数、材料、ボルト間隔が含まれています。
プレート数
積層状のジョイントを構成するプレートの数を選択します。2 枚または 3 枚のプレートを指定することができます。ボルト締結の図が自動的に更新され、指定されたプレート数が示されます。
材料
それぞれのプレートを定義する積層を選択し、ボルトを構成する金属材料を選択します。
- [プレート材料]: ジョイントの各プレートに対し、複合材料の積層を選択する必要があります。各プレートに示される厚さは、積層定義から計算されます。プレートで使用する 1 つ(または複数)の積層の作成については、「新しい積層を作成する」ページを参照してください。ボルト締結の各プレートに異なる積層を使うこともできます。
- [ボルト材料]: ドロップダウン メニューから金属材料を選択してボルト材料を定義します。新しい金属を作成するには、「新しい金属を作成する」ページを参照してください。
ボルト間隔

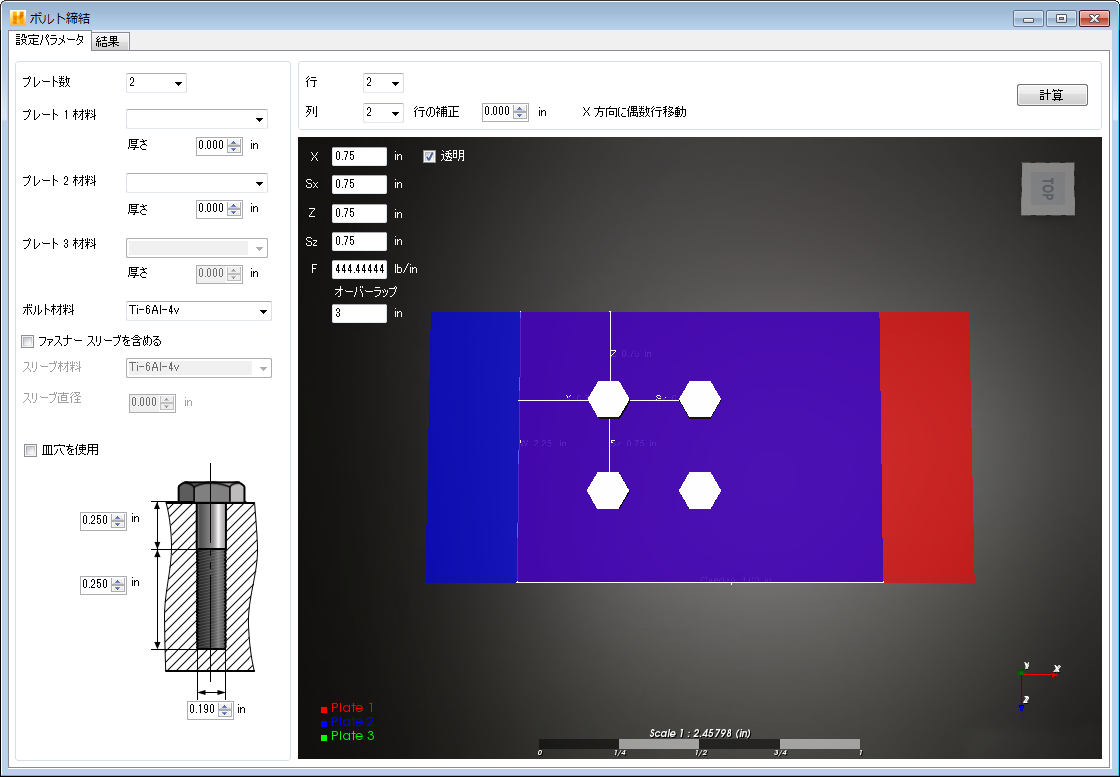

ボルトの行と列の数、ボルト間の距離、プレートのエッジの距離、行のオフセットを指定して、ボルトのパターンを制御します。
- [行]: ジョイント(1～5)を定義するボルトの行数を選択
- [列]: ジョイント(1～5)を定義するボルトの列数を選択
- [X]: X 軸に沿った、プレートのエッジからボルトの中心までの距離
- [Sx]: X 軸に沿った、ボルト間の距離(中心から中心)
- [Z]: Z 軸に沿った、プレートのエッジからボルトの中心までの距離
- Sz: Z 軸に沿った、ボルト間の距離(中心から中心)
- オーバーラップ: 各プレートで共有される接続の長さ
- [行のオフセット]: X 軸に沿ったボルトの偶数番目の行をずらします
ファスナー スリーブ
チェックボックスをクリックしてファスナー スリーブの使用を含めます。ファスナー スリーブを含めた場合は、スリーブの金属と直径を指定する必要があります。
ボルトの形状
ボルトの形状を定義します。これには、シャンクの長さ、スレッドの長さ、ボルトの直径が含まれます。ボルトのスレッドがプレートの底部を貫通できる長さにすることをお勧めします。
皿穴の使用を選択できます。その場合、ボルト ヘッドの深さを指定する必要があります。
荷重の適用
ボルト締結ジョイントに適用される荷重を指定します。荷重は [F] というラベルの付いたボックスに、単位長さごとの力で指定して入力します。たとえば、100 ポンドの荷重が 4 インチ幅のプレートの締結に適用される場合、入力される荷重は 25 lb/in (100/4 = 25) となります。
計算
ボルト締結の定義が完了したら、右上コーナーにある[計算]をクリックしてジョイントを解析します。解析の結果を表示するには、[結果]タブに移動します。
注: プレートの長さと幅は、指定したボルト間隔によって計算されます。
