組合せ窓の面材の位置合わせを指定するには

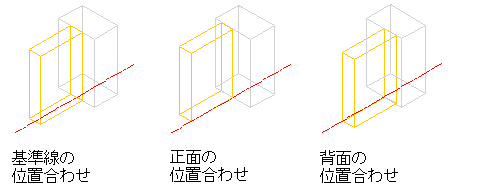

面材を、組合せ窓の基準線を中心に、基準線の正面に、または基準線の背面に位置合わせするには、次の手順を実行します。プラン ビューでは、組合せ窓(左から右に描いた場合)の正面とは基準線の下側で、背面とは基準線の上側です。

組合せ窓のパネル面材の位置合わせを指定する

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします。
2. [建築オブジェクト][組合せ窓スタイル]を展開します。
   注: あるいは、図面で組合せ窓を選択し、[組合せ窓]タブ [一般]パネル [スタイルを編集]ドロップダウン [組合せ窓スタイル]をクリックします。
3. 組合せ窓スタイルを選択します。
4. [デザイン規則]タブをクリックします。
5. 左ペインの[要素定義]の下にある[面材]を選択します。
6. 面材定義を選択するか をクリックし、新しい面材定義を作成します。
7. 位置合わせ( [正面]、[中心]、[背面])を選択します。
8. [OK]をクリックします。
