組合せ窓の敷居の表示を指定するには

窓敷居プラン表示レベルで、組合せ窓の窓敷居寸法を変更するには、次の操作を実行します。

組合せ窓をダブルクリックします。
プロパティパレットで、[表示]タブをクリックします。
[一般]カテゴリの[表示コンポーネント]で、[*なし*]が選択されていることを確認します。
[表示コントロール]で、[このオブジェクト]を選択します。
注: 図面内のすべての組合せ窓に変更を適用するには、[図面の既定設定]を選択します。このスタイルのすべての組合せ窓に変更を適用するには、[組合せ窓スタイル:<スタイル名>]を選択します。
[表示レベル]で、[窓敷居プラン]を選択します。
必要に応じて、[オブジェクト表示プロパティ] [詳細]を展開し、 (敷居寸法)をクリックします。

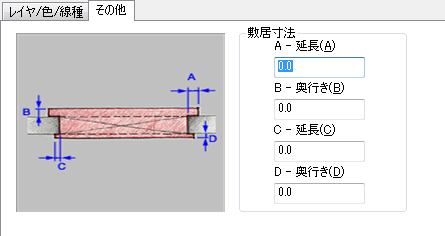

[敷居寸法]ワークシートで、敷居の延長寸法と奥行き寸法を入力します。
窓敷居コンポーネント A と B は、組合せ窓の外側に対するものです。敷居コンポーネント C、D は、窓の内側に対するものです。
[OK]をクリックします。
[表示コンポーネント]ドロップダウンリストで、個々の敷居コンポーネントの電球アイコンをクリックし、必要に応じて表示をオンまたはオフにします。

敷居寸法と表示の設定には、組合せ窓のコンテキストメニューから、次の方法でアクセスして修正することもできます。
